Regra prática para começar
Em série, a capacitância total diminui. Em paralelo, ela aumenta. Isso é o básico, mas a parte que as pessoas costumam errar não está nessa frase. O erro real acontece quando você tenta aplicar as fórmulas sem prestar atenção na tensão de trabalho de cada componente. Se você juntar dois capacitores em série e calcular apenas a capacitância equivalente, esquecendo que a tensão se divide de forma desigual dependendo das tolerâncias reais dos componentes, um deles pode entrar em colapso antes do esperado. Eu já vi isso acontecer na prática, especificamente com capacitores eletrolíticos de diferentes lotes de fabricação. O cálculo teórico diz que a tensão se divide proporcionalmente à inversa da capacitância, mas na realidade as correntes de fuga de cada capacitor são diferentes. Isso significa que, mesmo com capacitâncias nominalmente iguais, a tensão real sobre cada um pode divergir significativamente. Em uma montagem que fiz para um projeto de fonte chaveada, usei dois capacitores de 470µF 50V em série para obter 235µF suportando 100V. Pelo cálculo, estava correto. Na prática, um deles tinha corrente de fuga dez vezes maior que o outro e acabou recebendo cerca de 70V em vez dos 50V esperados. A solução foi colocar um resistor de fug em paralelo com cada capacitor, valores em torno de 100k, para forçar uma divisão igualitária de tensão. Esse resistor consome corrente, mas garante que nenhum dos capacitores seja submetido a sobretensão.
O que é associação de capacitores e por que ela existe

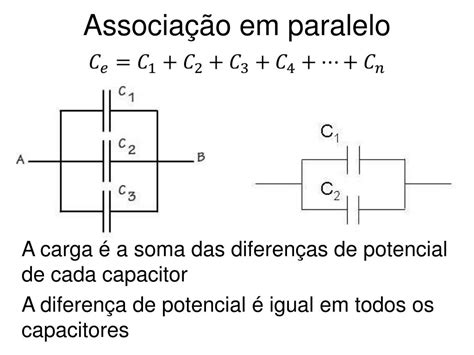

Associação de capacitores é simplesmente a prática de conectar dois ou mais capacitores de forma a obter uma capacitância equivalente diferente da de qualquer um dos componentes individuais, ou então suportar tensões mais altas do que um único capacitor aguentaria. Não há misticismo nisso. É uma ferramenta de projeto. Você usa quando nenhum capacitor disponível no mercado atende exatamente ao valor e à tensão que seu circuito precisa. A associação em paralelo some as capacitâncias diretamente. Ceq = C1 + C2 + C3. Simples. A vantagem prática é que você também soma as áreas das placas efetivas, o que geralmente significa menor ESR (resistência série equivalente) e maior correnteripple que o conjunto suporta. Se você precisa de 1000µF e só tem capacitores de 470µF, junta dois em paralelo e tem 940µF, considerando tolerâncias. Na prática, eu costumo usar associações em paralelo justamente para reduzir o ESR total, porque capacitores menores em paralelo oferecem caminho mais curto para a corrente alternada do que um capacitor grande e único, especialmente em frequências mais altas onde o ESR domina o comportamento.
A associação em série é mais complicada porque a fórmula não é intuitiva. Ceq = 1 / (1/C1 + 1/C2 + ... + 1/Cn). Com dois capacitores de valores iguais, a capacitância equivalente é metade de cada um. Com dois de valores diferentes, o resultado é sempre menor que o menor deles. O que pouca gente explica direito é que a vantagem principal da série não é obter um valor exato de capacitância, mas sim aumentar a tensão de trabalho. Dois capacitores de 50V em série aguentam teoricamente 100V. Três, 150V. Mas novamente, o problema da corrente de fuga desbalanceada volta a aparecer aqui.
Quando cada configuração faz sentido
Paralelo é a configuração que você mais vai usar no dia a dia. Filtros de fonte, desacoplamento, acoplamento de sinal. Se o circuito precisa de muita capacitância e baixa impedância em uma faixa larga de frequência, paralelizar capacitores de valores diferentes é uma técnica padrão. Colocar um capacitor eletrolítico grande junto com um cerâmico pequeno melhora a resposta em alta frequência porque o eletrolítico lida com baixas frequências e o cerâmico com altas frequências, onde o eletrolítico simplesmente não consegue acompanhar por causa do ESR e da indutância série. Esse é um ponto que os livros introdutórios deixam passar. Não é apenas sobre soma de capacitância, é sobre o comportamento em frequência de cada tecnologia. Série é mais rara e geralmente aparece em duas situações: quando a tensão do circuito excede o rating de qualquer capacitor disponível, ou quando você precisa ajustar um valor de capacitância que não existe no padrão comercial. Situações de alta tensão como amplificadores de áudio classe AB com alimentação dupla, ou circuitos de supressão de surto, são exemplos comuns. Também se usa série em alguns tipos de filtros sintonizados onde o valor exato requerido não está na linha de produtos.
Um detalhe importante sobre série que quase ninguém menciona: a capacitância equivalente cai, mas a tensão de trabalho sobe. No entanto, a energia armazenada no conjunto nem sempre é a soma das energias individuais. A energia é 1/2 * C * V². Se você coloca dois capacitores de 100µF 25V em série, a capacitância cai para 50µF e a tensão suportada sobe para 50V. A energia total teórica seria 1/2 * 50µF * 50² = 62,5mJ, enquanto cada capacitor sozinho armazenava 1/2 * 100µF * 25² = 31,25mJ, totalizando 62,5mJ também. Nesse caso ideal a energia se conserva, mas com tolerâncias e desbalanceamento de corrente de fuga, parte dessa energia pode ser dissipada como calor nos resistores de balanceamento que você precisa adicionar.
Pegadinhas que quebram projetos
A primeira pegadinha é a tolerância dos capacitores. Um capacitor marcado como 100µF pode ter entre 80µF e 120µF, dependendo do tipo. Cerâmicos podem variar muito, especialmente os de alta permissividade como os X7R e Y5V. Eletrolíticos frequentemente vêm com tolerância de +20% a -10%. Quando você faz associação em série com componentes de tolerâncias diferentes, o cálculo da capacitância equivalente fica imprevisível. O melhor conselho prático é usar capacitores de mesma tecnologia e mesmo lote quando possível, e sempre simular com piores casos, não com valores nominais. A segunda pegadinha é a polaridade. Capacitores eletrolíticos e de tântalo são polarizados. Você não pode simplesmente conectá-los em série sem garantir que a tensão em cada um mantenhasentido correto. Em circuitos de CA ou com tensão alternada, a associação em série de eletrolíticos sem diodos de proteção nos terminais pode fazer com que um deles receba tensão reversa durante meio ciclo e se danifique. A solução comum é colocar um diodo em paralelo com cada capacitor, catodo no terminal positivo do capacitor, para blindar contra polaridade reversa. Isso limita a tensão reversa a cerca de 0,7V, que é seguro para a maioria dos capacitores eletrolíticos.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A terceira pegadinha, e talvez a mais traiçoeira, é o efeito da frequência. Um capacitor que funciona perfeitamente a 120Hz pode se comportar de maneira completamente diferente a 100kHz. Isso é crítico em fontes chaveadas, onde o capacitor de saída precisa lidar com ripple em frequência bem mais alta que a frequência da rede. Capacitores eletrolíticos comuns têm ressonância própria na faixa de dezenas a centenas de kHz, e acima disso eles passam a se comportar como indutores. Se seu circuito opera nessa faixa, a associação em paralelo com cerâmicos de baixo ESR não é apenas recomendada, é obrigatória para que o filtro funcione de verdade.
Cálculos rápidos que funcionam
Para paralelo, some tudo. Não tem erro. Ceq = C1 + C2 + C3 + ... Para série com dois capacitores, use a fórmula do produto sobre a soma: Ceq = (C1 * C2) / (C1 + C2). Para três ou mais, volte para a soma dos inversos. Uma dica prática: se todos os capacitores em série tiverem o mesmo valor, basta dividir pelo número de componentes. Dois iguais dão metade. Três iguais dão um terço. Quatro, um quarto. Para a tensão, o cálculo é mais trabalhoso. Em série ideal com capacitores iguais, a tensão se divide igualmente. Se forem diferentes, a tensão sobre cada um é inversamente proporcional à sua capacitância. V1 = Vtotal * (Ceq / C1). Novamente, na prática você precisa considerar a corrente de fuga. Se não quiser calcular isso manualmente, a regra prática é: para capacitores em série sujeitos a tensão DC contínua, coloque resistores de balanceamento com valor igual ou inferior a 10 vezes o tempo RC de descarga esperado, normalmente entre 47k e 470k, dependendo da tensão aplicada e da capacidade de dissipação que o resistor suporta.
Um cálculo que eu uso frequentemente e que pouca gente conhece é a estimativa rápida do tempo de descarga. Um capacitor de 100µF com resistor de 100k em paralelo leva aproximadamente 10 segundos para descarregar a 63% da tensão inicial. Isso é útil para saber quanto tempo esperar antes de manusear uma placa após desligá-la. Em fontes de alta tensão, esse tempo pode ser de minutos, não segundos.
Limitações que ninguém gosta de ouvir
Associação de capacitores em série não é solução mágica para tensão alta. Ela funciona, mas introduz pontos de falha extras. Dois capacitores em série têm duas vezes mais probabilidade de falhar do que um único capacitor. Além disso, o ESR do conjunto em série é a soma dos ESRs individuais, o que pode ser problemático em aplicações de alta corrente de ripple. Se você precisa de baixa impedância e alta tensão, talvez seja mais barato e confiável comprar um capacitor de tensão mais alta do que fazer uma associação complexa com resistores de balanceamento e diodos de proteção. Outro limitante sério: capacitores em série não melhoram a vida útil do conjunto. A vida útil de um capacitor eletrolítico é determinada pela temperatura de operação e pela tensão aplicada. Se você usa associação em série para reduzir a tensão sobre cada capacitor, isso pode de fato estender a vida útil, mas apenas se o balanceamento de tensão for adequado. Sem resistores de balanceamento, um capacitor pode trabalhar com tensão nominal enquanto o outro trabalha com tensão muito abaixo do necessário, e o primeiro acaba superdimensionado, o que é desperdício de dinheiro e espaço. O ideal é usar capacitores de tensão ligeiramente acima da tensão que cada um vai realmente suportar após o balanceamento.
Em frequências muito altas, acima de 1MHz, a indutância série dos terminais e das trilhas de circuito impresso domina o comportamento. Associação de capacitores não resolve esse problema. A solução aqui é física, não teórica: usar capacitores montados diretamente nos pinos do CI, com trilhas curtas e largas, e preferir capacitores cerâmicos SMD em vez de eletrolíticos. Nada de associação complicada nesse cenário, apenas boa prática de layout.
Resumo do que importa na prática
Paralelo soma capacitância e reduz ESR. Série aumenta tensão de trabalho mas exige balanceamento ativo. Sempre verifique tolerâncias, corrente de fuga, frequência de operação e polaridade antes de montar qualquer associação. E se o custo de um único capacitor adequado for menor do que o custo dos componentes e do tempo de teste de uma associação, compre o capacitor certo. Isso vale para a maioria dos casos.
