Desenho De Circuito Elétrico

O problema com quem tenta fazer desenho de circuito elétrico sem experiência prévia

A maioria das pessoas começa com o Proteus ou o LTspice e acha que o software vai resolver. O software não resolve. Ele apenas desenha linhas mais rápido do que você consegue pensar. O desenho técnico de um circuito elétrico exige que você entenda o que está conectando antes de colocar qualquer componente na tela, senão o esquema sai bonito e errado. Eu já vi esquemas com 40 páginas que tinham o terra conectado em três pontos diferentes sem nenhuma referência clara, o que causou uma semana inteira de dor de cabeça na hora da montagem. O problema nunca era o software. Era a falta de padronização desde o começo.

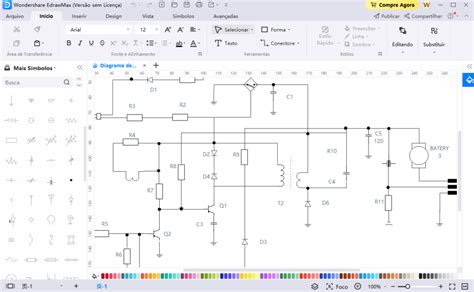

Escolhendo a ferramenta certa para desenho de circuito elétrico

Depende do que você precisa entregar. Se for para documentação técnica ou projeto industrial, use o Eagle ou o KiCad. O KiCad é gratuito, open source, e tem uma curva de aprendizado que começa chata mas vira automático depois de duas semanas de uso. O Eagle tinha uma interface mais polida antigamente, mas a Autotrace virou pesadelo nas versões mais novas. Se o objetivo é simulação e não apenas o desenho esquemático, o LTspice é imbatível para analógicos. Para RF, o ADS da Keysight ou o Cadence são o padrão da indústria, mas exigem licença e conhecimento de engenharia real para não gerar resultados que parecem certos mas não são.

Eu costumo usar o KiCad para a maioria dos projetos porque ele gera netlist, schematic e board layout de forma integrada, e isso elimina o erro de conexão que acontecia frequentemente quando eu migrava arquivos entre softwares diferentes.

O método que eu sigo na prática

O primeiro passo não é abrir o software. É ter claro o que o circuito faz. Anote isso em uma folha de papel, mesmo que seja só um parágrafo. Circuitos que eu não consegui definir por escrito sempre deram errado depois. Passo 1: Escreva as especificações de entrada e saída. Tensão de alimentação, corrente máxima, faixa de frequência se houver sinais AC, níveis lógicos. Isso define tudo o que vem depois.

Passo 2: Divida o circuito em blocos funcionais. Fonte de alimentação, condicionamento de sinal, processamento, saída. Cada bloco deve ter uma função única e bem definida. Passo 3: Faça o esquema em papel com símbolos padronizados antes de entrar no computador. Simples linhas e símbolos. Usar a norma IEC 60617 ou a ANSI Y32.2 evita confusão com símbolos importados de datasheets americanos que usam convenções diferentes.

Passo 4: Importe para o software. Não desenhe do zero na ferramenta. Copie o que já está decidido no papel. Isso economiza tempo e reduz erros de interpretação. Passo 5: Verificação de integridade. Execute DRC (Design Rule Check), valide a netlist, e compare com o esquema em papel. Se alguma coisa não bater, pare aqui. Não avance para o layout.

Passo 6: Simulação. Rode o circuito em condições extremas: tensão mínima, tensão máxima, temperatura elevada e baixa. A simulação em condições nominais quase nunca revela os problemas reais.

Erros que eu cometi e que você pode evitar

Uma vez, em um projeto de fonte chaveada, eu esqueci de colocar o snubber no diodo de_recovery rápida do flyback. O circuito funcionava na simulação perfeitamente. Na montagem real, o diodo disparava oscilações parasitas que queimavam o MOSFET em questão de minutos. O desenho do esquema estava correto. O problema era que o esquema não mostrava o Parasita do próprio componente. Eu tive que adicionar um modelo SPICE mais realista do diodo e refazer a simulação com os parasitas de package incluídos. Outro erro comum: conectar terras analogicos e digitais no mesmo ponto sem separação. Isso gera ruído de retorno que corrompe sinais sensíveis. A solução é usar um único ponto de conexão de terra, geralmente no terminal de entrada da fonte, e deixar os planos separados no resto do circuito.

Limitações que ninguém conta

Desenho de circuito elétrico bem feito não garante que o circuito funcione na prática. Simulações SPICE usam modelos ideais ou semi-ideais. Resistores têm tolerância. Capacitores envelhecem. Trilhas de PCB têm resistência e indutância própria. Nada disso aparece no esquema. Software como KiCad e Eagle não simulam efeitos térmicos, ruído de componentes reais, ou impacto de tolerâncias de fabricação. Para isso, você precisa de ferramentas especializadas ou medição real em protótipo.

Se o seu projeto envolve altas tensões (acima de 50V DC ou qualquer tensão CA), o desenho do esquema é apenas o começo. Normas como IEC 61010 e UL 60950 exigem distâncias de creepage e clearance específicas que não são respeitadas automaticamente pelo software. Você precisa verificar manualmente.

Dicas práticas baseadas em experiência

Use numeração de nós consistentes. Cada nó deve ter um nome único e descritivo. "VCC", "GND", "SINAL1" é muito vago. Prefira "ALIM_12V", "GND_ANALOGICO", "TEMP_SENSOR_ADC". Isso economiza horas na hora de rastrear problemas. Mantenha o schematic organizado em regiões claras. Blocos funcionais devem estar agrupados visualmente. Setas de fluxo de sinal ajudam a ler o esquema rapidamente. Um schematic bem desenhado deve ser entendido por outra pessoa em menos de dois minutos.

Sempre salve versões incrementais. Nomeie os arquivos com data e versão. "Projeto_v1_2024-01-15.kicad_sch" é infinitamente melhor do que "projeto_final.kicad_sch" que virou "projeto_final_v2.kicad_sch" que virou "projeto_final_ultimate.kicad_sch". Bibliotecas de componentes importadas da internet frequentemente têm símbolos errados ou pinagem incorreta. Sempre verifique o datasheet do fabricante antes de usar qualquer componente em um projeto sério. Eu perdi duas semanas debugando um circuito porque a biblioteca do KiCad tinha trocado os pins de gate e drain de um MOSFET.

Para projetos que serão fabricados em série, considere usar ferramentas de geração automática de BOM (Bill of Materials) integradas ao software. O KiCad tem isso nativamente. O Eagle também. Isso evita erros de montagem causados por componentes trocados ou substituídos informalmente.
