Por que os desenhos de apartamento nunca são tão simples quanto parecem

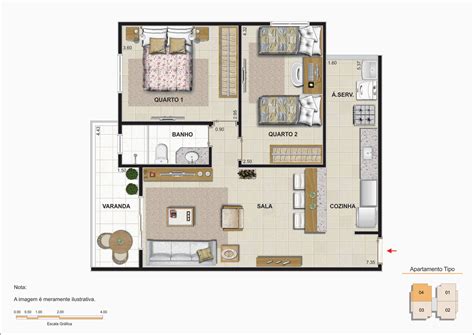

A primeira coisa que todo mundo esquece ao começar um projeto de apartamento é que o desenho técnico não é arte. É um documento legal que vai passar por prefeitura, engenharia e, se for mal feito, voltar três vezes para correção. Já vi gente gastar semanas em um projeto que foi rejeitado porque a espessura da parede estava indicada como 14cm quando na realidade eram 15cm por causa do reboco. O detalhe que mais causa problema na prática não é a planta baixa em si, mas a interpretação que o fiscal faz dela no dia da vistoria. Para desenhos de apartamento, o essencial é ter pelo menos três vistas coordenadas: planta baixa, corte longitudinal e corte transversal, além da fachada quando houver varanda ou áreas externas. A maioria dos iniciantes pula direto para o detalhamento ornamental e esquece que sem essas três vistas alinhadas, qualquer peça de mobília que você colocar depois vai conflitar com as tomadas ou com a metragem real do piso.
Como construir desenhos de apartamento de forma prática
Eu costumo começar sempre medindo o imóvel existente com trena laser, mesmo que o proprietário tenha a planta original. Já aconteceu comigo de verificar um apartamento onde a planta registrada na matrícula dizia que o banheiro tinha 1,80m de largura, mas a medição real apontava 1,65m por causa de uma reforma não declarada que encolheu o espaço com uma parede de alvenaria nova. Se eu tivesse desenhado com base apenas no documento, o projeto cairia na vistoria da prefeitura e ainda geraria uma incompatibilidade construtiva. Depois da medição de campo, o fluxo que funciona é o seguinte. Digitalize a planta em escala usando um software CAD como AutoCAD, SketchUp ou mesmo o FreeCAD, que é gratuito e suficiente para apartamentos. A escala recomendada para planta baixa é 1:50. Para detalhes de acabamento, como rodapés, esquadrias e forro, use 1:20 ou 1:10. Isso evita que o projetista perca tempo refinando coisas que o construtor vai copiar no canteiro de obras de qualquer jeito.
O erro mais comum é desenhar tudo no modelo 3D antes de fazer a planta 2D. Isso parece lógico, mas na prática gera inconsistências entre as vistas. Eu inversiono esse processo: começo pela planta baixa, depois os cortes e por último o modelo 3D. Assim, cada vista deriva da anterior e a coordenação dimensional fica automática. Se usar SketchUp com a extensão LayOut, consigo gerar as pranchas finais com cotas automáticas em cerca de 20 minutos por pavimento, contra uns 40 minutos quando faço tudo manualmente.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O que os desenhos de apartamento precisam ter obrigatoriamente
Além das vistas principais, o projeto precisa incluir localização de todas as tomadas, interruptores, saídas de ar-condicionado, caixa de inspeção e iluminação de emergência. A parte que mais genera retrabalho é a localização dos pontos elétricos em relação aos móveis planejados. Já fiz um projeto onde as tomadas da cozinha ficaram a 30cm do balcão em vez de 15cm, e o carpinteiro foi obrigado a refazer toda a parte elétrica depois que o móvel foi instalado. A norma NBR 5410 exige que as tomadas de uso geral fiquem entre 0,30m e 0,50m do piso terminado, mas não especifica a distância em relação aos móveis, então é responsabilidade do projetista antecipar isso. Outro ponto que muita gente deixa passar é a espessura real das paredes no desenho. A espessura da alvenaria deve ser diferenciada da espessura com reboco. Quando você desenha a parede com 15cm sem diferenciar, o engenheiro calculista vai dimensionar a fundação para aquela medida, e na hora da execução o pedreiro vai aplicar o reboco por fora, gerando uma perda de área útil que não estava prevista no projeto. O correto é desenhar a alvenaria com sua espessura real e indicar o reboco como camada separada com cota própria.
Limitações reais desse tipo de projeto
O principal problema com desenhos de apartamento é que eles dependem inteiramente da qualidade da medição inicial. Se o imóvel tiver paredes tortas, o que é extremamente comum em construções mais antigas, o CAD vai criar uma geometria impecável que não existe na realidade. Minha solução tem sido adicionar tolerâncias de até 2cm nas plantas e marcar com uma nota no projeto que as cotas são referenciais e sujeitas a verificação em campo antes do início da obra. Isso não tira a responsabilidade do projeto, mas evita que a equipe de execução descubra incompatibilidades só quando estiver montando a forma. Outra limitação séria é a atualização de normas municipais. Cada prefeitura tem exigências diferentes para laudos e documentos complementares. Em São Paulo, por exemplo, é obrigatório o laudo de instalações elétricas assinado por engenheiro eletricista. No Rio de Janeiro, a ABNT NBR 9050 de acessibilidade é aplicada de forma mais rigorosa em reformas de apartamento. Antes de entregar qualquer projeto, verifique no site da prefeitura da sua cidade quais documentos são exigidos para o RTU ou habite-se. Isso economiza semanas de espera e evita multas.
Se o seu orçamento for muito apertado, vale considerar fazer apenas a planta baixa detalhada e contratar um engenheiro ou arquiteto para os complementos. Desenhos de apartamento completos, com todos os complementos, podem sair entre R$800 e R$2.500 dependendo da cidade e da complexidade do imóvel. Um projeto apenas de planta baixa com localização de pontos elétricos e hidráulicos custa cerca de R$400 a R$800 e já resolve a maior parte dos problemas de execução. A ferramenta que eu recomendo para quem está começando e quer economizar é o Floorplanner, que é online e gratuito para uso básico. Ele permite desenhar plantas baixas com cotas e exportar em PDF com boa qualidade. Para projetos mais elaborados, o SketchUp Plus com LayOut oferece melhor controle de pranchas e anotações. Ambos exigem aprendizado de pelo menos uma semana para produzir resultados aceitáveis, então não espere entregar um projeto profissional na primeira tentativa.
