Disperçao Da Luz

O que realmente acontece quando a luz passa por um prisma

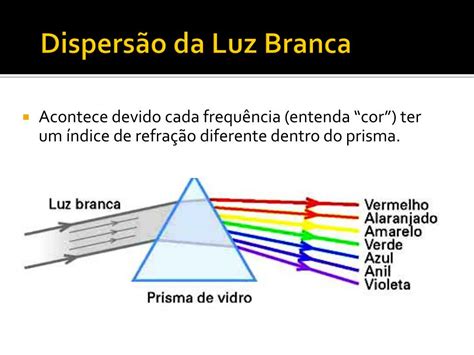

A dispersão da luz é o fenômeno em que um feixe de luz branca se decompõe em cores diferentes ao atravessar um meio material, devido à dependência do índice de refração com o comprimento de onda. A luz vermelha é desviada menos, a violeta é desviada mais. Isso é a regra de Cauchy na prática: n aumenta conforme o comprimento de onda diminui. O resto é geometria e lei de Snell. Parece simples quando está no papel. Na prática, as coisas entram em complicação rapidinho.

dispersão da luz na prática: como montar uma medição confiável

Comece com uma fonte que tenha espectro suficiente para trabalhar. Um laser monocromático não serve para demonstrar dispersão porque não há espectro para separar. Use uma lâmpada de tungstênio ou um LED branco de boa qualidade espectral. Coloque uma fenda estreita — cerca de 0,2 milímetros — antes do prisma ou rede de difração. Fenda larga demais e suas cores se sobrepõem e você perde resolução. Fenda apertada demais e perde intensidade e o sinal cai no ruído. Posicione o prisma de forma que o feixe incida com ângulo entre 40 e 60 graus na face de entrada. Meça o ângulo de desvio mínimo para cada comprimento de onda que conseguir identificar. No desvio mínimo, a trajetória é simétrica dentro do prisma e o cálculo do índice de refração fica mais limpo. A fórmula é n = sen[(A + m)/2] / sen(A/2), onde A é o ângulo do prisma e m é o ângulo de desvio mínimo. Se seu prisma não tiver ângulo conhecido com precisão, calibre com uma linha espectral de vapor de sódio primeiro, que tem o doublet em 589,0 e 589,6 nanômetros.

Eu já fiz esse procedimento com um prisma de vidro SF10 que comprei como kit didático. O fabricante declarava 60 graus para o ângulo do prisma, mas a medição real com goniômetro deu 58,3 graus. A diferença de 1,7 graus alterava o índice calculado em aproximadamente 0,008 em média — o suficiente para fazer seu gráfico de dispersão parecer que o vidro era outro material completamente. A correção foi simples: medir o ângulo real com um goniômetro óptico de bancada antes de começar qualquer coleta de dados. Sem isso, seus números vão parecer errados e você vai gastar duas horas tentano ajustar o modelo de Cauchy para algo que nunca vai casar.

Erros comuns que ninguém avisa

A dispersão de materiais diferentes não segue a mesma curva. Vidro crown e vidro flint têm aberturas espectrais distintas. O número de Abbe é o indicador mais útil aqui. Crown típico fica entre 55 e 85. Flint pode cair para 25 a 50. Se você está projetando um sistema que precisa compensar dispersão, como uma lente acromática, usar crown e flint juntos reduz a dispersão cromática em torno de dois terços no comprimento de onda central do projeto. Isso não é teoria genérica. É o que diferencia uma lente que forma imagem nítida de uma que cria halos coloridos nas bordas. Outro erro recorrente é assumir que o índice de refração varia linearmente com o comprimento de onda. Ele não varia. A relação é curva e se aprofunda rapidamente no azul e ultravioleta. Usar uma aproximação linear entre dois pontos só funciona se sua faixa espectral for muito estreita, algo como 20 nanômetros de largura. Para faixas maiores, use a fórmula de Sellmeier ou pelo menos uma expansão de Cauchy com três termos. Com dois termos, o erro em 400 nanômetros pode chegar a 0,005 contra valores tabelados para certos vidros.

Há também a questão da temperatura. O índice de refração de quase todos os vidros ópticos varia com a temperatura em torno de 1 x 10^-5 por grau Celsius. Se seu ambiente varia cinco graus entre a calibração e a medição, seu erro sistemático já está na casa de 5 x 10^-5. Em medições de alta precisão, controle térmico ou correção pós-medida é obrigatório. Sem isso, sua dispersão da luz vai carregar viés térmico que você não vai notar até comparar com referências de laboratório.

Quando a dispersão convencional não resolve

Se você precisa de resolução espectral alta, prisma sozinho não entrega. A dispersão angular de um prisma depende da espessura do caminho óptico interno e do ângulo de abertura. Para aumentar a resolução, você precisa de prismas maiores ou múltiplos estágios, o que encarece e complica o alinhamento. Rede de difração resolve isso de forma mais direta. A dispersão angular de uma rede é proporcional ao número de linhas por milímetro e à ordem espectral. Uma rede de 1200 linhas por milímetro na primeira ordem oferece dispersãoangular muito superior à maioria dos prismas didáticos, com resolução que permite separar linhas próximas do espectro de hidrogênio sem ambiguidade. Para medições quantitativas de índice de refração, o método do prisma de desvio mínimo ainda é o padrão em laboratórios de óptica. Mas se seu objetivo é apenas visualização ou ensino, uma solução mais barata e funcional é usar um disco de CD como rede de difração. A trilha do CD funciona como rede com aproximadamente 1580 linhas por milímetro. Custa três reais e dá para ver o espectro do sol ou de uma lâmpada fluorescente com linhas visíveis em fundo escuro. Não substitui medição precisa, mas demonstra o princípio sem gastar nada.

A dispersão da luz também aparece em fibras ópticas como dispersão cromática, que limita a taxa de transmissão. Isso é um problema real em telecomunicações. A dispersão material do sílica fundida cruza zero perto de 1310 nanômetros. Acima e abaixo desse comprimento, o pulso se alarga. Sistemas modernos usam fibras de dispersão deslocada ou compensadores de grade de Bragg para manter a integridade do sinal. Se você trabalha com links de longa distância, ignorar a dispersão cromática é o motivo número um de perda de largura de banda. Resumo sem resumo: a física é direta. A execução exige controle de ângulos, temperatura, escolha de material e consciência das limitações de cada método. O que separa um resultado útil de um monte de números bonitos mas enganosos costuma ser um único detalhe que ninguém menciona nos manuais.
