Exemplos De Cilindros

O básico que todo mundo já leu

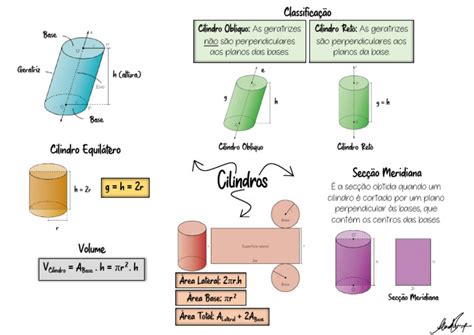

Cilindro é um sólido geométrico com duas bases planas e paralelas conectadas por uma superfície lateral curva. A forma mais comum é o cilindro circular reto, aquele onde as bases são círculos idênticos e o eixo é perpendicular ao plano das bases. O volume se calcula simplesmente multiplicando a área da base pela altura, ou seja, V = r²h. Isso é matematicamente óbvio quando você pensa em empilhar discos, mas na prática muita gente erra na hora de aplicar porque confunde diâmetro com raio ou usa a altura inclinada ao invés da altura perpendicular.

exemplos de cilindros no dia a dia e na geometria

Vamos direto para os exemplos que realmente importam. Um tubo de PVC usado em encanamento residencial é basicamente um cilindro oco, onde o volume real do material é a diferença entre o volume externo e o volume interno. Se o tubo tem diâmetro externo de 40 mm, diâmetro interno de 30 mm e comprimento de 2 metros, você calcula a área da seção transversal subtraindo (15²) de (20²), o que dá aproximadamente 275 mm², e multiplica pelo comprimento. O resultado é cerca de 550 cm³ de material plástico, não 2.500 cm³ como alguém que esquece de subtrair o furo internos poderia pensar. Um pistão de motor automotivo é outro exemplo clássico. Ele precisa encaixar perfeitamente dentro de um cilindro (o bloco do motor). Nesse caso, o ajuste de folga entre o pistão e a parede do cilindro é crucial. Folga excessiva causa perda de compressão e consumo de óleo. Folga insuficiente causa desgaste prematuro ou até gripage. Um engenheiro que trabalha com motores costuma especificar folgas da ordem de 0,02 a 0,05 mm dependendo do material e da aplicação, e isso exige medição com paquímetro de precisão e micrômetro, não régua comum.

O cilindro circular oblíquo é menos comum mas aparece com frequência em problemas de geometria analítica. As bases ainda são círculos paralelos, mas o eixo não é perpendicular a elas. O volume continua sendo a área da base vezes a altura perpendicular, não o comprimento da geratriz. Eu já vi gente usar a medida do lado inclinado no lugar da altura em exercícios de vestibular e gabarito marcar erro justamente por causa disso. A altura que importa é a distância entre os planos das bases, medida perpendicularmente. Cilindros retangulares ou prismas de base circular também existem, mas normalmente quando as pessoas dizem "cilindro" sem qualificação, assumem o circular. Há também o cilindro elíptico, usado em aplicações mais específicas como lentes acrílicas e alguns tipos de trocadores de calor, onde a seção transversal é uma elipse em vez de um círculo.

Problemas práticos que aparecem na execução

Um problema real que encontrei recentemente foi com cilindros maciços de aço para usinagem. O cliente pediu um cilindro com diâmetro de 100 mm e altura de 300 mm, e queria saber o peso. A fórmula de volume é direta, mas o erro que cometi na primeira vez foi usar a densidade do aço genérico (7,85 g/cm³) sem considerar que o lote que eu tinha era aço inox 304, cuja densidade é cerca de 7,93 g/cm³. A diferença entre as duas contagens era de aproximadamente 60 gramas no peso final, algo pequeno em termos absolutos mas suficiente para causar uma diferença de 0,8% na estimativa, o que em Orçamentos industriais já é motivo de reprovação. A correção foi simples: consultar a ficha técnica do material antes de qualquer cálculo. Outro ponto que pouca gente menciona é a questão da planificação da superfície lateral. A superfície lateral de um cilindro circular reto, quando "aberta", forma um retângulo cuja largura é igual à circunferência da base (2r) e cuja altura é a altura do cilindro. Isso é útil para calcular área lateral sem decorar uma fórmula separada: basta lembrar que é largura vezes altura. A área total soma ainda as duas bases, cada uma com área r².

Em projetos de engenharia, o cilindro também aparece como componente hidráulico. Um cilindro hidráulico de trabalho precisa suportar pressões que podem ultrapassar 200 bar. A espessura da parede do cilindro não é arbitrária; ela segue cálculos de tensão circumferencial baseados na equação de Lamé para corpos grossos. Quando a relação entre diâmetro externo e interno é maior que 1,15, tratar o cilindro como corpo de paredes finas gera erro significativo. Nesse cenário, a simplificação de tensão uniforme pela espessura da parede subestima os tensões reais no interior da seção, o que pode levar a falhas por fadiga em ciclos repetidos de pressão. Se você está estudando para prova ou trabalhando com projetos simples, o cilindro circular reto é o suficiente. Para aplicações estruturais ou de alta pressão, considere revisar os critérios de corpos de paredes grossas antes de confiar em fórmulas simplificadas. A maioria dos erros que vejo em projetos pequenos vem exatamente daí: aplicar V = r²h e A = 2rh sem verificar se as premissas de geometria e carga se sustentam.
