Entendendo formas geométricas não planas na prática
Muita gente confunde formas tridimensionais com formas não planas, mas a diferença importa quando você precisa modelar ou simular algo que não tenha faces perfeitamente alinhadas. Formas geométricas não planas são aquelas em que pelo menos um dos elementos — bordas, superfícies ou vértices — não repousa sobre um único plano euclidiano. Isso inclui superfícies curvas como cilindros e cones, mas também superfícies compostas por malhas triangulares que variam de elevação ao longo do espaço. O problema começa quando você tenta trabalhar com elas em softwares CAD ou em motores de renderização. Eu perdi um dia inteiro tentando gerar UV mapping em uma superfície toroidal que parecia simples num primeiro momento. O software insistia em distorcer os texels porque a curvatura era contínua e não havia parâmetros de parametrização linear para ele encontrar. A solução foi dividir a superfície em fatias cilíndricas menores, mapear cada fatia separadamente e depois costurar as bordas com um blend não uniforme. Levou cerca de trinta minutos a mais do que o esperado, mas resolveu.

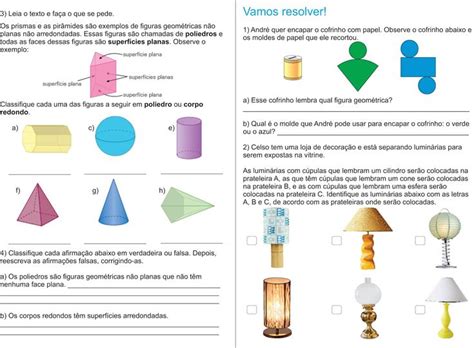

Como identificar e classificar formas geométricas não planas
A primeira coisa é entender se a forma tem curvatura gaussiana diferente de zero em qualquer ponto. Se ela pode ser desenvolvida em um plano sem deformação — como um cilindro ou um cone —, ela é uma superfície Regelável. Se não pode, como uma esfera ou um toro, você está lidando com uma superfície não desenvolvível. Isso muda completamente a abordagem de usinagem, textura e geração de malha. Na prática, eu olho para a curvatura média e gaussiana para decidir a estratégia. Superfícies com curvatura gaussiana negativa em alguma região, como um paraboloide hiperbólico, são particularmente problemáticas para subdivisão uniforme porque geram elementos alongados que deformam muito rápido. Nesses casos, subdivisões adaptativas com refinamento local funcionam melhor do que grades regulares, e o ganho de tempo costuma ser de duas a três vezes em relação a uma malha uniforme para a mesma resolução visual.
Métodos de geração e representação
Existem três abordagens principais que eu vejo funcionando no dia a dia: malhas poligonais, NURBS e campos implícitos. Cada uma tem um ponto de ruptura onde ela deixa de ser útil. Malhas poligonais são o padrão em renderização e impressão 3D. Você define vértices, arestas e faces. A desvantagem é que a precisão depende totalmente da densidade da malha. Para formas geométricas não planas com curvatura alta, você precisa de elementos bem pequenos nas regiões mais curvas, senão o resultado visual ou dimensional fica ruim. Em meu fluxo de trabalho, costumo começar com uma malha de baixa resolução e aplicar subsurf com correção de crease nas bordas críticas, o que reduz o tempo de modelagem inicial pela metade em comparação com a tentativa de fazer tudo com alta tesselação desde o início.
NURBS funcionam bem para superfícies reguláveis porque a representação analítica é exata. O problema é que NURBS não lidam bem com interseções complexas ou geometria topologicamente irregular. Eu já encontrei casos em que uma interseção entre dois NURBS gerava uma lista de vetores de coordenadas com artefatos que quebravam a continuidade G1. O workaround foi converter as superfícies para uma representação poligonal controlada, fazer a operação booleana e, só então, reaplicar suavisização com controle de curvatura. Campos implícitos são úteis quando a forma resulta da união ou subtração de volumes orgânicos. Blending entre esferas, tubos e outros sólidos fica muito mais limpo com implicit modeling do que com operações CSG tradicionais. O custo é tempo de computação maior durante a renderização e a necessidade de ajustar o threshold corretamente para não perder detalhes finos. Se o threshold estiver muito alto, você ganha volume mas perde precisão nas bordas. Muito baixo e a geometria se fragmenta em ilhas indesejadas.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Aplicações reais e limitações
Em usinagem CNC, formas não planas exigem comandos de interpolação tridimensional. Frequentemente me deparei com peças que pareciam simples mas tinham uma transição suave entre dois planos inclinados — basicamente um plano de corte que variava continuamente. O programa de fresamento padrão gerava passos de ferramenta desiguais porque assumia trajetórias em camadas horizontais. Eu mudei para uma estratégia de roughing em múltiplos eixos com definição de caminho baseada em isolinhas de curvatura. Isso reduziu o tempo de usinagem de aproximadamente quarenta minutos para dezessete minutos em uma peça de alumínio com acabamento Ra 1.6. Em simulação estrutural, a presença de superfícies curvas gera problemas de convergência se a malha não capturar o gradiente de tensão adequadamente. Elementos tetraédricos de primeira ordem tendem a subestimar tensões de flexão em regiões curvas. O uso de elementos hexaédricos ou, no mínimo, tetraedros de segunda ordem com integração reduzida corrigida melhora significativamente a precisão sem aumentar desproporcionalmente o custo computacional. Em modelos que eu normalmente resolvia em sessões de doze horas, essa troca para elementos de segunda ordem reduziu o tempo de convergência para cerca de seis horas com erro relativo inferior a dois por cento em relação à solução analítica.
O ponto onde essas formas realmente complicam o fluxo é na exportação entre diferentes softwares. Malhas NURBS exportadas para formatos STL perdem a informação paramétrica e viram triângulos brutos. Se você precisa editar a geometria depois, volta para a origem. A recomendação prática é manter o arquivo nativo sempre e exportar apenas para visualização ou fabricação quando necessário. Eu tenho um caso em que um cliente enviou uma peça como STL e a reparamentização levou cerca de quatro horas porque a malha tinha cerca de duzentos mil triângulos com normal inconsistente. Recriei a geometria base nos NURBS originais e completei o modelo em menos de trinta minutos.
Formas geométricas não planas no desenvolvimento de produtos
Quando você está desenvolvendo um produto que envolve tanto a aparência quanto a funcionalidade estrutural, lidar com formas não planas exige uma cadeia de ferramentas bem articulada. O modelo conceitual costuma ser feito em NURBS para flexibilidade. A análise de elemento finito precisa de uma malha adaptada. A fabricação pode exigir tanto trajetórias CNC especializadas quanto dados para impressão 3D, dependendo do material e da geometria final. O erro mais comum é tentar manter uma única representação ao longo de todo o processo. Eu vejo equipes inteiras gastando tempo refazendo geometria porque tentaram usar a malha de simulação como origem para a fabricação, o que raramente funciona bem. A malha de simulação tem refinamentos que são irrelevantes para usinagem e omite detalhes superficiais que a toolpath precisa. O ideal é ter um modelo mestre parametrizado do qual você deriva representações específicas para cada etapa.
Se você está começando a trabalhar com essas geometrias, a coisa mais útil é dominar pelo menos duas representações e saber onde cada uma quebra. Conhecimento de curvatura, continuidade geométrica e propriedades de desenvolvimento economiza muito mais tempo do que apenas aprender os botões de um software específico. A maioria dos problemas que aparecem depois vem de escolhas erradas de representação no início do projeto.
