O que é a geratriz do cone

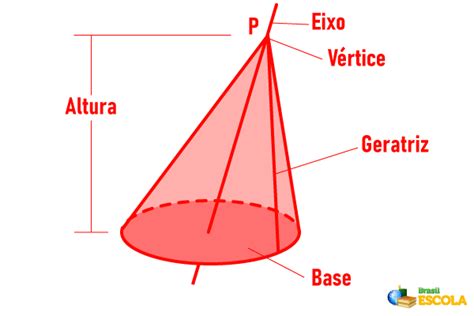

A geratriz do cone é a linha reta que, ao girar em torno do eixo do cone, gera a superfície cônica. Em termos práticos, é o segmento que conecta o vértice do cone a qualquer ponto da circunferência da base. Quando você projeta um cone em desenho técnico ou em geometria descritiva, a geratriz aparece como uma linha que forma o contorno do triângulo gerador do sólido. A questão complicada não é definir o conceito. A dificuldade surge quando você precisa construir a geratriz verdadeira grande a partir de vistas ortogonais, principalmente porque as projeções convencionais (vista frontal, vista superior) raramente mostram a geratriz na sua medida real. O ângulo de inclinação fica distorcido em ambas as vistas, e isso causa erro de medição se você simplesmente pegar um valor direto do desenho.
Cálculo da geratriz do cone
Se você tem o raio da base (r) e a altura (h) do cone, a geratriz (g) se calcula com Pitágoras aplicado ao triângulo formado pelo eixo, pelo raio da base e pela própria geratriz: g = (r² + h²)
👉 Clique no botão abaixo para saber mais sobre o assunto!
É uma relação direta porque o eixo do cone é perpendicular ao plano da base, formando sempre um triângulo retângulo. Nada mágico. Acontece que na prática de desenho técnico, nem sempre você tem r e h na folha. Às vezes só tem as projeções. Nesses casos, o método correto é usar um rebatimento ou um giro para levar a geratriz à posição paralela a um plano de projeção, onde ela passa a ser vista em verdadeira grandeza. Eu já perdi bastante tempo com isso num projeto de geometria descritiva onde a única informação disponível eram duas vistas de um cone de revolução inclinado em relação aos planos de projeção. O cone estava com o eixo oblíquo, então a fórmula simples do Pitágoras não funcionava porque o triângulo gerador não era mais reto em nenhuma das vistas. A solução foi fazer uma projeção auxiliar ao longo da direção do eixo, ou seja, criar um novo plano de projeção paralelo ao eixo do cone para então aplicar o rebatimento no plano gerador do triângulo que contém a geratriz. Diferente do que muitos manuais ensinam, o giro do cone inteiro em torno do eixo não resolve porque a geratriz já está ligada ao eixo de rotação. O giro só serve quando o eixo é perpendicular a um plano de projeção e a geratriz está oblíqua relativamente a esse plano.
Outro detalhe que quase ninguém menciona: quando o cone tem a base inclinada (um corte oblíquo), a geratriz varia de comprimento dependendo do ponto onde ela intersecta a base. Cada geratriz tem uma medida diferente, e você precisa tratá-las individualmente. Isso acontece frequentemente em peças mecânicas de transição entre dois trechos cilíndricos de diâmetros diferentes, que na prática são cones truncados. O erro mais comum é calcular a geratriz média como se todas tivessem o mesmo comprimento, o que dá erro significativo na planificação da peça. Para planificar um cone reto, você usa a geratriz verdadeira como raio do setor circular. O comprimento do arco da planificação é igual ao perímetro da base, ou seja, 2r. O ângulo do setor é dado por = 360° × (r / g). Se a planificação precisa ser exata, como ocorre em fabricações de chapas metálicas, você deve considerar ainda a folga de dobra e o fator de correção do material. Chapas de aço carbono de 2 mm de espessura, por exemplo, geralmente demandam um aumento de cerca de 3 a 5% no raio do setor para compensar a deformação durante a conformação.
Resumo sem muito alarde: a geratriz é a linha geradora da superfície cônica, calculável diretamente quando o cone é reto e você conhece raio e altura, mas em situações de projeções oblíquas ou bases inclinadas exige rebatimento ou projeções auxiliares. O maior gasto de tempo está em identificar quando a geratriz aparente no desenho não é a verdadeira grandeza.
