Como calcular a trajetória de um raio em camadas de materiais diferentes
O problema começou quando precisei ajustar um sistema de imageamento com uma placa de vidro plano-paralela de 6mm em frente a um sensor CMOS. A luz entrava com um ângulo de 30 graus em relação à normal. A primeira coisa que fiz foi aplicar lei da refracao na interface ar-vidro para encontrar o ângulo interno, depois recalculei na interface vidro-ar para saber como o raio saía. O deslocamento lateral no sensor foi de cerca de 1,74mm — um erro que ninguém notaria se não estivesse montando um sistema de medição de precisão. Esse tipo de cálculo é rotina, mas os detalhes importam. A lei da refração, conhecida também como lei de Snell-Descartes, estabelece que o produto do índice de refração do primeiro meio pelo seno do ângulo de incidência é igual ao produto do índice de refração do segundo meio pelo seno do ângulo de refração. A fórmula é n1 × sen(1) = n2 × sen(2). O índice de refração, representado por n, mede quanto a luz desacelera ao entrar num material. No vácuo, n é exatamente 1. No ar, cerca de 1,0003, o que na prática usamos como 1. Vidro comum fica entre 1,5 e 1,9 dependendo da composição. Água é 1,33. Diamante, 2,42.
O que é a lei da refracao

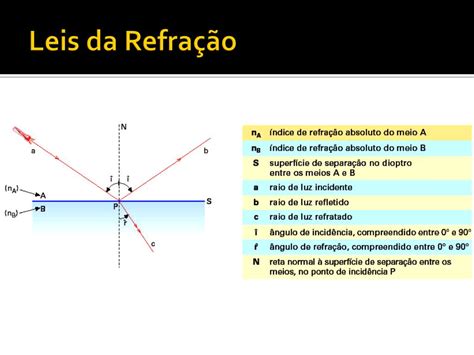

O ângulo é sempre medido em relação à normal da superfície — a linha perpendicular ao plano de contato entre os dois meios. Isso é importante porque muita gente erra usando o ângulo em relação à superfície em vez da normal. Se você usa o ângulo errado na conta, todo o resultado sai deslocado e não há como corrigir depois sem refazer o trabalho. No exemplo da placa de vidro com n=1,52 e incidência a 30 graus no ar: sen(30°) = 0,5. Então 1 × 0,5 = 1,52 × sen(2). Isolando, sen(2) = 0,5 / 1,52 = 0,3289. O arcseno de 0,3289 dá aproximadamente 19,2 graus. A luz entra no vidro e se aproxima da normal porque o vidro é opticamente mais denso. Quando sai do vidro de volta para o ar, o ângulo volta a 30 graus, mas o raio está deslocado lateralmente em relação à trajetória original. Esse deslocamento depende da espessura da placa e do ângulo de incidência.
Um erro que vejo frequentemente é tratar a refração como se fosse a mesma coisa que a reflexão. Na refração, a luz muda de direção porque muda de velocidade ao passar de um meio para outro. Na reflexão, ela volta para o mesmo meio. Não confunda os dois fenômenos nas contas. A reflexão total interna acontece quando a luz vai de um meio mais refringente para um menos refringente — por exemplo, de vidro para ar — e o ângulo de incidência ultrapassa o ângulo crítico. Esse ângulo crítico é dado por c = arcsen(n2/n1). Para vidro com n=1,52 incidindo sobre ar, c = arcsen(1/1,52) 41,1 graus. Acima disso, todo o feixe é refletido de volta para o vidro. Não há raio refratado. Esse é o princípio que sustenta fibras ópticas, mas em sistemas de imageamento convencionais é um problema porque causa perda de sinal e artefatos indesejados.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Outro ponto que as pessoas costumam ignorar é a dispersão. O índice de refração varia com o comprimento de onda. Para o vidro crown comum, n varia de cerca de 1,53 no azul para 1,51 no vermelho. Isso significa que cores diferentes sofrem refrações ligeiramente diferentes ao passar pela mesma interface. Em lentes simples, isso gera aberração cromática — bordas coloridas nas imagens. A correção típica é usar lentes dupletas combinando crown e flint, materiais com dispersões complementares. Mas isso exige conhecer os índices exatos para cada comprimento de onda de interesse, não apenas um valor único de n. Na prática, lidar com loi da refração em sistemas reais traz complicações que a fórmula sozinha não resolve. Quando trabalhei num projeto de collimator para espectrometria de absorção atômica, usei três lentes com curvaturas diferentes e espaçamentos de 12mm, 8mm e 15mm entre elas. A luz passava por seis interfaces ar-vidro-ar-vidro-ar-vidro-ar. Fazer isso à mão dava cerca de 40 minutos de cálculo com risco alto de erro de propagação. Depois de configurar o sistema no software óptico, o mesmo traçado levou 4 minutos, incluindo a verificação de aberrações e a optimização do posicionamento do detector. Vale a pena investir tempo numa simulação adequada antes de montar fisicamente qualquer coisa.
Outra limitação importante é que a lei de Snell é uma aproximação paraxial quando aplicada a lentes com grandes aberturas. Para ângulos muito inclinados ou numerações de abertura altas (acima de 0,5), os desvios em relação à previsão ideal crescem e aparecem aberrações esféricas que a lei básica não prevê. Nesses casos, recorre-se a métodos de traçado de raios mais rigorosos ou a correções por superfícies asféricas. Também é válido mencionar que a lei assume meios isotrópicos e homogéneos. Materiais birrefringentes como a calcita ou certos polímeros orientados não obedecem a essa simplificação. Nestes casos, o índice de refração depende da direcção de propagação e da polarização da luz, e é necessário usar a superfície de índice ou métodos baseados nas equações de Maxwell para modelar correctamente a propagação.
Se o seu objectivo é apenas calcular o ângulo de saída de um raio num sistema simples de duas ou três interfaces, a abordagem manual com a lei da refração funciona bem e leva menos de 10 minutos. Para sistemas mais complexos com múltiplas superfícies curvas, materiais dispersivos ou requisitos de precisão submilimétrica, o uso de software especializado é quase obrigatório. A diferença não é só conveniência — é precisão e capacidade de detectar problemas que passam despercebidos em cálculos à mão.
