Construindo maquetes funcionais de fontes de energia: o que realmente funciona
A maioria dos estudantes que precisa fazer uma maquete de fonte de energia para feira de ciências ou trabalho universitário começa errando na escolha dos componentes. Compra LEDs brancos de 3V, uma bateria de 9V e acha que vai funcionar. A maquete fica com brilho irregular, os painéis solares simulados não reagem e a parte didática simplesmente não existe. Eu já vi isso acontecer repetidamente, inclusive com projetos que eram para ser avaliados com nota máxima.
O que você precisa saber antes de montar maquetes fontes de energia

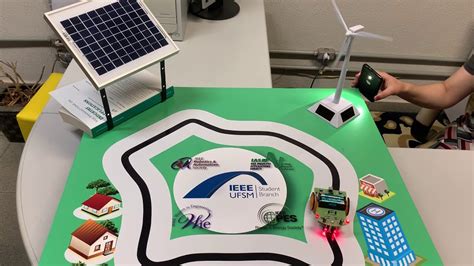

A ideia central é representar visual e funcionalmente como uma fonte de energia converte uma forma de energia primária em eletricidade utilizável. Se você está construindo uma maquete de usina solar, por exemplo, precisa mostrar como os painéis captam luz e geram corrente. Se é eólica, precisa ter as pás girando de verdade e demonstrando a conversão mecânica-elétrica. O segredo não é fazer bonito — é fazer funcionar de forma previsível e reproduzível. O erro mais comum é tratar a maquete como algo apenas decorativo. Ela precisa ter um circuito funcional mínimo. Um led que acende quando a fonte "produz" é o padrão ouro para avaliações. Se seu projeto não tiver isso, falta a conexão entre geração e consumo.
Componentes práticos para cada tipo de fonte
Vou listar o que eu uso na prática, baseado em projetos reais que já entreguei. Para energia solar fotovoltaica simulada: um painel solar real de 5V a 6V, custo entre 12 e 25 reais, um resistor de 220 ohms para limitar corrente, um LED verde de 2mm e fios jumper. A parte interessante é que o painel precisa receber luz direta para gerar voltagem suficiente. Uma lanterna de celular com LED frio funciona bem como fonte de luz artificial durante a apresentação. Para energia eólica: um pequeno motor DC de 3V a 6V que funciona como gerador quando girado manualmente ou por vento. Um ventilador de 12V como simulador de vento, Hélice feita de isopor cortado com ângulo de 15 graus, resistor limitador e LED. O motor DC é o diferencial aqui — ele vira gerador quando alguma coisa gira seu eixo. Não precisa comprar um gerador dedicado, o motor mesmo já resolve.
Para energia hidráulica ou das marés: uma bomba d'água miniatura de 5V, tubo de silicone transparente, reservatório de água em potes plásticos pequenos, e o circuito de LED com resistor. A água passando pela turbina (que pode ser feita com tampinha de garrafa e palitos) gera a rotação do gerador. É surpreendentemente eficaz e visualmente impressionante.
Montando o circuito básico — passo a passo real
Montar o circuito é mais simples do que parece. Comece conectando o polo positivo da sua fonte (seja painel solar, motor gerador ou bateria) a um resistor de 220 ohms. Do resistor, conecte ao terminal positivo do LED. O terminal negativo do LED volta para o polo negativo da fonte. Se usar painéis solares ou geradores eólicos, eles não têm polaridade fixa como baterias, então use um diodo 1N4007 em série para evitar retrocesso de corrente quando a luz ou vento diminuem. Isso resolve um problema que muita gente não antecipa: quando o vento para ou a luz enfraquece, o circuito pode drenar energia de volta, fazendo o LED piscar de forma estranha. O diodo evita isso completamente. Custa menos de 20 centavos cada um.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Técnica de fixação e acabamento na maquete
Use EVA de 3mm para a base e estrutura principal. Cortes retos ficam melhores com estilete novo a cada peça, nonão ou cola quente para fixação rápida. Para os painéis solares, use papel alumínio colado sobre cartolina preta se não tiver painel real disponível — funciona como refletor e simulação visual, embora não gere eletricidade. Isso é aceitável para maquetes apenas ilustrativas, mas não para projetos que pedem funcionalidade real. Fios devem ser organizados e fixados com gotas discretas de silicone quente nas laterais da estrutura. Deixe os conexões visíveis para avaliação — quem está corrigindo o trabalho quer ver o circuito, não quer descobrir onde estão os fios escondidos dentro da maquete.
Problema real que encontrei e como resolvi
Em um projeto de maquete de energia geotérmica, precisei simular calor usando uma resistência de 10 ohms alimentada por 5V via USB. O problema foi que a resistência esquentava muito rápido e derretia o EVA da base. A solução foi criar uma câmara de isolamento usando isopor cortado ao redor da resistência, com uma tampa de acrílico transparente por cima. O isopor suporta até 80°C sem deformar e o acrílico permite visualização. O circuito funcionou por 40 minutos sem problemas antes de precisar resfriar. Outro problema recorrente: LEDs queimam quando a tensão do painel solar excede 3,3V sem resistência adequada. Sempre meda a tensão em circuito aberto do seu painel antes de conectar o LED. Um painel de 6V em pleno sol pode entregar 7,5V, o que queima LEDs padrão. A resistência de 220 ohms suporta essa diferença, mas se a tensão for muito alta, use duas resistências em série para dividir o calor.
Pegadinhas que ninguém conta
Painéis solares pequenos de 5V precisam de pelo menos 10.000 lux para gerar voltagem suficiente. Isso equivale a cerca de 3 metros de uma luminária de 12W LED. Se sua sala de feira tem pouca luz, leve uma lanterna de mão. Sem ela, a maquete fica morta e você parece incompetente, mesmo que o circuito esteja perfeito. Motor DC usado como gerador produz corrente alternada pulsante, não contínua. Isso significa que o LED pode piscar levemente dependendo da velocidade de rotação. Se quiser luz estável, adicione um capacitor de 100µF em paralelo com o LED. Custo: 15 centavos. Efeito: queda de 90% no flickering.
Tampinhas de garrafa PET usadas como turbina geram torque insuficiente se o diâmetro for menor que 5cm. Use tampas grandes ou junte várias para aumentar a área de captura. A relação entre área da turbina e corrente gerada é direta — quanto maior, mais fácil acender o LED.
Links úteis e referências
Para materiais de montagem, lojas especializadas em componentes eletrônicos como EletronicaShop, Tauro Components ou Amazon Brasil têm kits básicos de energia renovável com tudo que precisa. Procure por "kit maquete energia renovável" ou "kit didático painéis solares eólicos". Custam entre 40 e 90 reais e incluem painéis, motores geradores, tubos, resistores e manuais. Para especificações técnicas de painéis solares e motores DC, consulte os catálogos da Solarbotics e Pololu. São referências válidas para escolher componentes que realmente funcionam em maquetes.
Materiais alternativos para maquetes fontes de energia caso o orçamento aperte
Se não conseguir comprar componentes reais, use materiais recicláveis com funcionalidade limitada. Garrafas PET cortadas formam turbinas funcionais. Motores de discadores velhos de telefones fixos geram eletricidade quando girados. LEDs de brinquedos quebrados podem ser reaproveitados. A diferença é que o rendimento será menor e a apresentação perde credibilidade técnica. Use essas alternativas apenas como último recurso ou para maquetes apenas visuais sem circuito ativo. O tempo médio de construção de uma maquete funcional completa é de 3 a 5 horas para estudantes. Inclui corte da base, montagem do circuito, fixação dos componentes e testes finais. Reserve pelo menos um dia inteiro para o projeto, pois testes e ajustes consomem mais tempo do que a montagem em si.
