Medida De Um Angulo

Como fazer a medida de um angulo na pratica

Vamos direto. A maioria das pessoas trava na hora de medir um angulo porque tenta aplicar formulas antes de entender o que esta sendo medido. A medida de um angulo e simplesmente a quantidade de rotacao necessaria para ir de um lado ao outro do vao formado por duas semi-retas que partem do mesmo ponto. O resto e apenas convencao de unidade e ferramenta.

O problema pratico que quase todo mundo ignora

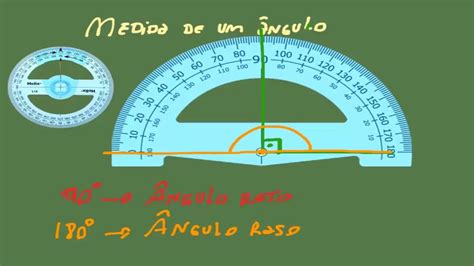

Aqui vai algo que nao ensinam em curso nenhum: a forma como voce mede depende inteiramente do que ja tem disponivel. Se estiver desenhando em papel com transferidor, pega a base reta no vertice, alinha uma das laterais com a marca zero e lê onde a outra cruza a escala. Isso é facil ate o angulo ser obtuso ou voce ter um transferidor barato cujas marcações estão gastas. Ja vi gente errar meio grau so porque o transferidor era de plástico fino e a linha do angulo não tocava no centro exato da escala. O verdadeiro problema aparece quando voce não tem acesso fisico ao angulo. É o caso mais comum na pratica. Você pega uma foto de uma estrutura, uma imagem de uma peça mecanica ou uma captura de tela de um projeto e precisa tirar a medida de um angulo dali. Neste ponto o transferidor não serve mais e voce precisa recorrer a geometria ou a ferramentas digitais. A maioria das pessoas simplesmente chuta, mas tem jeitos melhores.

Metodo trigonometrico sem complicacao

Se voce consegue identificar ou construir um triangulo retangulo a partir do angulo que quer medir, use tangente. Tangente de um angulo é igual ao cateto oposto dividido pelo cateto adjacente. Medir comprimentos com régua ou paquimetro é muito mais preciso do que tentar ler um angulo direto. A formula inversa, arcotangente, devolve o angulo. Um exemplo rapido e real. Tenho uma montagem de suporte metálico onde o angulo entre o tubo vertical e o braço horizontal precisava ser conferido. O braço tinha 45 centímetros de comprimento e a distancia vertical do ponto fixo até a extremidade era 28 centímetros. Arcotangente de 28 dividido por 45 dá aproximadamente 31,89 graus. Erro possivel: se as medidas lineares tiverem margem de 1 milimetro de imprecisao, o angulo pode variar cerca de 0,7 grau. Isso parece pouco, mas em usinagem de precisao isso já é visível.

Quando o triangulo não é retangulo, a lei dos cossenos entra. Ela relaciona os tres lados com um angulo qualquer. Se voce conhece os tres lados, isolando o cosseno do angulo e aplicando o arcocosseno você chega ao resultado. Esse método é mais robusto porque nao depende de construir uma altura artificial, mas exige que todos os lados sejam mensuraveis com alguma confianca.

Ferramentas digitais e seus limites

Existem aplicativos e extensoes de navegador que fazem a medição por imagem. Voce marca o vertice e dois pontos nas laterais, e o software calcula. Funciona bem quando a foto foi tirada perpendicularmente ao plano do angulo. Se a imagem tiver perspectiva distorta, o resultado sai errado e voce nem percebe porque o numero aparece limpo na tela. Eu mesma tive esse problema numa ocasião. Estava analisando uma foto de uma junta soldada onde o angulo entre duas chapas precisava ser validado. A foto tinha sido tirada de um angulo oblíquo, o que parecia inofensivo a olho nu. O aplicativo retornou 87 graus. Quando reforcei a geometria corrigindo a distorção de perspectiva usando o plano de referencia da chapa, o angulo real era 82 graus. Quase 5 graus de erro só por causa da perspectiva. A correção foi simplesmente alinhar os pontos de fuga e projetar de volta ao plano 2D antes de marcar os pontos do angulo. Demorou uns quinze minutos a mais, mas salvou o relatório.

Software CAD como FreeCAD ou até o próprio Blender com addon de medição tambem resolve isso rapidamente. Voce importa a imagem de fundo, ajusta a escala com uma referencia conhecida e desenha linhas sobrepostas. A medida aparece no painel. Esse metodo elimina o erro de leitura humana, mas transfere o risco para o erro de escala. Se a referencia de escala estiver errada, todo o calculo vai junto.

medida de um angulo: armadilhas que custam tempo

Angulos negativos e orientacao sao fontes constantes de confusao. Em trigonometria, o sentido importa. Se voce inverter a ordem dos pontos, a tangente muda de sinal e o arcotangente pode devolver um angulo negativo ou um angulo complementário dependendo da implementação da funcao. Sempre verifique se o resultado faz sentido geometricamente. Um angulo interno de uma figura simples nao deve passar de 180 graus, a menos que seja especificamente um angulo reflexo. Outra pegadinha: a diferença entre grau decimal e grau minuto-segundo. Planilhas antigas e algumas calculadoras ainda usam o sistema DMS. Converter manualmente é fonte de erro. Se o seu projeto exige DMS, mantenha a conversao automatica desde o primeiro passo. Eu prefiro trabalhar sempre em grau decimal e converter só na entrega final, porque isso reduz drasticamente a chance de confundir 30 minutos com 0,3 graus.

Medir angulos muito abertos ou muito fechados com instrumentos físicos tem limites praticos. Transferidores comuns têm precisao nominal de meio grau, mas na ponta do arco, onde a leitura é mais critica, o erro aumenta. Angulos menores que 10 graus ou maiores que 170 graus exigem metodo indireto. Converse com um colega que traballhe com metrologia se estiver em duvida. Nao ha vergonha em confirmar a técnica antes de fechar um relatorio.

Quando a medida direta simplesmente nao funciona

Tem situacao em que nada do acima se aplica bem. Angulos em superficies curvas, como em peças de fundição com desbastamento irregular, nao possuem um vertice definido para alinhamento. Nesse caso a estrategia muda completamente: voce mede tangentes locais usando perfilômetro ou scanner 3D e a partir delas reconstrói o angulo medio da regiao de interesse. Isso é mais lento e mais caro, mas é o jeito certo quando a geometria nao é plana. Se voce precisa baixar algo agora para praticar, o FreeCAD é gratuito e roda em Linux, Windows e macOS. O calculador online do WolframAlpha tambem serve para checar resultados trigonometricos rapidos. Para medição por imagem, o aplicativo Angle Meter do Android e a extensao Protractor para Chrome são decentes para uso geral, mas nao confie neles em contextos de engenharia sem validacao cruzada.

O essencial e lembrar que a medida de um angulo nunca é so um numero. É o resultado de uma cadeia de decisoes: qual unidade usar, qual metodo adotar, como corrigir erros sistemáticos e quando parar de confiar na ferramenta e voltar ao papel. Se voce levar isso em conta desde o primeiro passo, evita a maior parte dos erros que vejo no dia a dia.
