As medidas oficiais da quadra de vôlei na prática

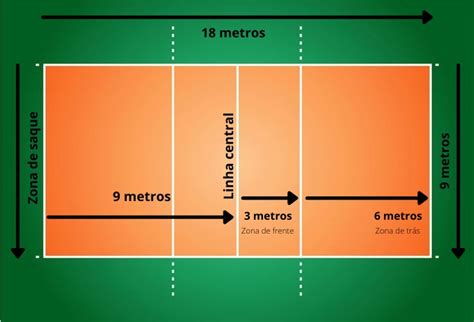

A quadra de vôlei tem 18 metros de comprimento por 9 metros de largura. A linha de meio quadra divide ela ao meio, e cada lado mede 9x9 metros. A linha de ataque fica a 3 metros da rede em cada lado, separando a zona frontal da traseira. Isso é o básico que qualquer material FIVB ou CBV mostra. O problema é que a teoria raramente coincide com a realidade quando você vai marcar a quadra no chão.
Medidas da quadra de vôlei: dimensões exatas e tolerâncias
Segundo a regra 1.4.1 da FIVB, a área de jogo deve ter no mínimo 17 x 9 metros ao redor da quadra, mas o ideal para competições oficiais é 21 x 12 metros livres. As linhas devem ter entre 4 e 5 centímetros de largura, todas na mesma cor e contrastando com o piso. A cor do piso interno da quadra precisa ser clara e uniforme, sem brilho excessivo que cause ofuscamento. A altura mínima do teto para competições internacionais é de 7 metros, e para nacionais recomendo 8 metros para evitar problemas com bolas altas em jogos de alto nível. Um detalhe que muita gente erra: a linha de fundo faz parte da medida de 18 metros. Se você medir do início da linha de fundo ao início da outra linha de fundo, dá 18 metros. Alguns instaladores medem de centro a centro da linha, o que alonga a quadra em cerca de 4 a 5 centímetros. Não parece muito, mas em torneios onde a coisa é apertada, isso pode fazer diferença na zona livre.
A rede deve ter 1 metro de largura e 9,50 a 9,75 metros de comprimento. A altura oficial é 2,43 metros para homens e 2,24 metros para mulheres, medida do centro da rede entre os postes. Os postes ficam posicionados a 0,50 a 1,00 metro fora das linhas laterais, dependendo do modelo de rede. Em quadras fixas, eu costumo posicionar a 0,80 metros para garantir que a corda de tensão não encoste na parede se o piso for irregular.
Como marcar uma quadra na prática
Eu uso uma trena de 30 metros e um marcador a laser, mas quando estou em ginásios com piso de madeira que não pode ser perfurado, mudo para trena comum e giz de carpinteiro em spray. O processo leva cerca de 40 minutos para uma quadra completa, incluindo verificação das diagonais. As duas diagonais da quadra têm que ser iguais. Se uma medir 20,12 metros e a outra 20,18, algo está torto e você precisa ajustar antes de finalizar as linhas. O ponto de partida costuma ser o centro da rede. Eu marco primeiro esse ponto, estico as duas linhas de meio quadra perpendicularmente à linha central, e a partir daí marco os cantos. A chave é usar o teorema de Pitágoras para verificar a perpendicularidade: se um lado mede 9 metros e o outro 9 metros, a diagonal do quadrado do lado deve dar aproximadamente 12,73 metros. Na prática eu uso a proporção 3:4:5 estendida — marco 12 metros num sentido, 16 no outro, e a diagonal tem que dar 20 metros exatos. Isso elimina erro de quadrado comum em medições manuais.
As linhas laterais e de fundo precisam ser contínuas e bem definidas. Linhas de vinil adesivo são o padrão hoje em dia, mas elas escorregam no primeiro treino se o piso não for completamente limpo e seco. Eu sempre passo acetona no piso antes de colar, isso garante aderência por pelo menos duas temporadas de uso intenso. Linhas pintadas com tinta esmalte sintético duram mais, mas exigem máscara e ventilação porque o cheiro fica no ginásio por dias.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Detalhes que ninguém conta
A zona livre precisa ter no mínimo 3 metros de largura nas laterais e 3 metros atrás das linhas de fundo para categorias amadoras. Para competiçōes estaduais e nacionais sobreguvarno CBV, os 3 metros laterais viram 5 metros e os 5 metros traseiros viram 6,5 metros. Muita academia montaquadras "compactas" achando que 3 metros atrás da linha de fundo basta para tudo, mas bola de saque longa em nível intermediário já sai da zona livre com facilidade. Se o espaço é limitado, o correto é reduzir o número de linhas de ataque e adaptar para vôlei sentado ou vôlei 4x4, senão o jogador vai se lesionar tentando recuperar bola impossível. Outro ponto negligenciado: a linha de ataque tem que ser branca, independente da cor das outras linhas. Isso é regra. Já vi quadra montada com todas as linhas na mesma cor e o juiz marcando pontos de falta por causa disso. A linha de ataque branca contrasta com o piso colorido e marca visualmente a fronteira entre frente e fundo para jogadores e arbitragem.
Os postes da rede precisam estar fora da zona de jogo e não podem oferecer obstáculo. Em quadras polivalentes onde o vôlei compete espaço com basquete, eu já vi postes instalados exatamente em cima da linha lateral de basquete, o que é ilegal para vôlei. A solução que encontrei foi usar um suporte de rede tipo "overhead" que pendura diretamente no forro ou estrutura metálica do ginásio, eliminando os postes do chão. Isso resolve o problema de interferência com outras modalidades, mas exige uma laje ou viga capaz de suportar pelo menos 150 kg de tensão na rede.
Erros comuns na instalação
O erro mais frequente é confunadir a largura da linha com a medida final. Se você quer uma quadra de 9 metros de largura e marca as linhas com centro sobre centro, a quadra efetiva fica com 8,95 metros. Sempre meça do lado interno de uma linha ao lado interno da outra. Para comprimentos, a mesma lógica se aplica: o campo de jogo começa na borda interna da linha de fundo. Um problema real que eu tive recentemente: um ginásio com piso de concreto irregular onde a diferença de nível entre dois pontos opostos da quadra era de 1,2 centímetro. A rede ficou tortacom um lado 3 centímetros mais baixo que o outro depois de instalada. A solução foi usar calços de borracha de 5 mm sob a base dos postes nos lados mais baixos e ajustar a tensão da corda. O resultado ficou dentro da tolerância da FIVB (variação máxima de 2 cm na altura da rede), mas exige cálculo prévio do desnível do piso antes de comprar a estrutura.
Se você está montando uma quadra caseira em garagem ou espaço multipropósito, considere que o vôlei de lazer não precisa seguir rigorosamente as medidas oficiais. Uma quadra de 15 x 7,5 metros funciona perfeitamente para treino e jogos recreativos. O importante é manter a proporção de 2:1 entre comprimento e largura para que os movimentos dos jogadores sejam naturais. Quadras muito estreitas forçam o levantador a recuar demais e quebram a dinâmica do jogo.
Checklist rápido para instalação
Verifique o piso antes de qualquer coisa. Superfície lisa, seca, sem rebarbas ou irregularidades acima de 3 mm. Marque o centro da quadra com um pino ou fita. Estique as linhas de comprimento usando trena calibrated, não fita métrica de alfaiate que estica com o tempo. Verifique as diagonais e ajuste até que sejam idênticas. Instale os postes e verifique a altura da rede com nivelador de precisão. Coloque as linhas de vinil ou pinte conforme o método escolhido. Por fim, meça novamente tudo para confirmar antes de liberar o uso. O tempo total de instalação para uma equipe de duas pessoas varia entre 1 hora e meia e 2 horas, dependendo da experiência e do tipo de piso. Quadras com linhas permanentes pintadas exigem cura de 24 horas antes do uso, enquanto as de vinil podem ser usadas imediatamente após a colagem, desde que o piso esteja limpo e seco.
