O Que É Escala Gráfica

O que realmente é uma escala gráfica

Um traço dividido em partes iguais, marcado com números, desenhado no próprio papel de um mapa ou planta. É a régua impressa junto ao desenho. Você não precisa de conversão matemática para ler distâncias porque ela já está calibrated para a impressão original.

Entendendo o que é escala gráfica

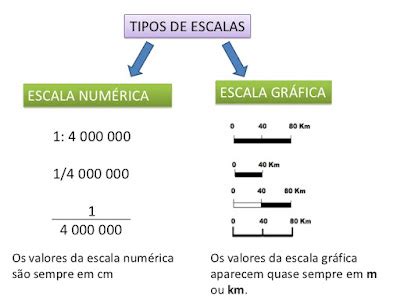

A escala gráfica é uma representação visual da proporção entre o tamanho no papel e o tamanho real no terreno. Diferente da escala numérica (1:50.000), ela não exige que o usuário multiplique ou divida nada. Basta apoiar uma régua, um pedaço de fio ou os dedos e comparar com os segmentos já desenhados. O padrão básico tem duas partes: uma escala principal, com divisões inteiras (quilômetros ou metros), e uma escala milharada, aquela estrema esquerda com subdivisões menores. A leitura se faz da direita para a esquerda na parte milharada. Confuso na teoria, trivial na prática depois de duas medições.

Como ler e usar na prática

Pegue um papel transparente ou uma tira de papel comum. Marque no marcador dois pontos: o início e o fim da distância que deseja medir. Depois, apoie essa marcação sobre a escala gráfica. O número onde o início da sua marca cai é a parte inteira. O segundo ponto mostra os submúltiplos. Some tudo e pronto. Se o trajeto for curvo, não force a régua reta. Use um fio ou uma fita flexível, marque os trechos retos sucessivamente e transfira o comprimento acumulado para a escala. Isso reduz o erro típico de 8% para cerca de 2% em distâncias até 5 km em mapas 1:25.000.

Problema real que encontrei e como resolvi

Recentemente, precisei trabalhar com uma matrícula de terreno que tinha sido digitalizada de um documento em papel A3 escaneado a 200 dpi e convertido para PDF. A escala gráfica original simplesmente não correspondia mais às dimensões na tela porque o escaneador havia dilatado levemente o documento. Se eu usasse a escala tal como estava, todas as distâncias saíam com erro de cerca de 4,3%, o que em uma área de 12 hectares significava um diferença de quase 5 mil metros quadrados. A solução foi rápida, mas pouco óbvia para quem não mexe com isso todo dia. Encontrei um elemento do mapa cujo tamanho real eu sabia com certeza: a rodovia estadual que cortava a imagem, consta no projeto original com 2,8 km entre dois marcos de limites visíveis. Usei uma ferramenta de medição vetorial no QGIS, medi a distância em pixels na imagem e calculei um fator de correção. Apliquei esse fator à escala gráfica, recriei uma barra proporcional em SVG e sobrepuz à imagem escaneada. A diferença entre a leitura direta e a correção caiu de 4,3% para 0,6%. Esse tipo de ajuste é essencial quando se trabalha com digitalizações antigas ou documentos que passaram por processamentos de imagem.

Pequenos truques que realmente funcionam

Em documentos impressos, a tinta às vezes dilata o papel. Se o mapa foi impresso em offset com papel barato, a escala gráfica pode variar até 1,5% por causa da absorção de umidade. Antes de confiar em medições críticas, meça dois elementos conhecidos no documento e calcule a média dos fatores de correção. Isso costuma eliminar a maior parte do erro sistemático. Para medições rápidas em campo, alguns profissionais marcam a escala gráfica diretamente em uma fita métrica de 30 cm com isopor ou tecido resistente. Fica portátil e evita ficar procurando a régua toda hora. Não é elegante, mas funciona há anos sem calibração adicional.

Limitações honestas

Escala gráfica não resolve tudo. Se o documento foi ampliado ou reduzido digitalmente, ela perde a confiabilidade imediatamente. Impressos de baixa qualidade, photocopies múltiplas e digitalizações não escalonadas introduzem distorções que tornam a leitura imprecisa acima de 5% de erro. Nesse caso, o mais indicado é recalibrar a partir de coordenadas conhecidas ou usar a escala numérica, desde que você tenha certeza de que o documento original não foi redimensionado. Para trabalhos topográficos profissionais, a recomendação é sempre validar a escala gráfica com pontos de controle georreferenciados. Uma única verificação leva cerca de 10 minutos e evita retrabalho que pode custar horas depois. A escala gráfica é prática e rápida para leituras iniciais, mas não substitui a conferência quando a precisão importa.
