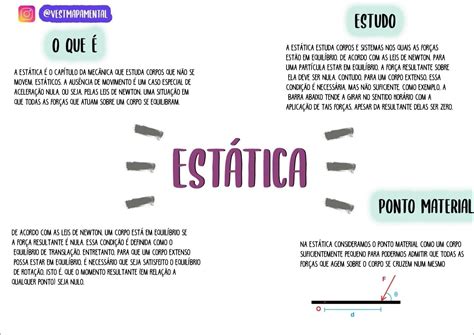

O que é estática na prática
Estática é o ramo da mecânica que estuda corpos em equilíbrio. Ou seja, quando todas as forças e momentos que atuam sobre uma estrutura se anulam e nada se movimenta. Parece simples na teoria, mas na hora de aplicar num projeto real as coisas costumam complicar. O equilíbrio exige que a soma vetorial das forças seja zero e que a soma dos momentos também seja. Se um deles sair do zero, a estrutura entra em movimento ou colapsa.
A base do cálculo estático
O primeiro passo sempre é o diagrama de corpo livre. Sem ele, você tá chutando. Você isola a estrutura ou componente que vai analisar e desenha todas as forças externas atuando nele: cargas, reações nos apoios, peso próprio, ventos. Aí aplica as equações de equilíbrio. Para um corpo rígido em 2D, você tem três equações: soma deFx igual a zero, soma deFy igual a zero e soma dos momentos igual a zero. Em 3D, são seis equações. Três forças e três momentos. O problema é que isso só funciona quando o sistema é isostático. Estruturas hiperestáticas exigem considerar deformações e propriedades dos materiais, senão o sistema de equações não fecha. Já vi engenheiro Júnior tentar resolver uma viga contínua com três apoios usando só as equações de equilíbrio e passar horas sem entender por quê os resultados não batiam. A resposta era óbvia: o sistema era hiperestático de primeiro grau e precisava do método das forças ou rigidez.
Reações de apoio e o que todo mundo erra
Apoio simples (rotulado) dá duas reações: uma vertical e uma horizontal. Apoio fixo (engastamento) dá três: duas forças e um momento. Rolamento só dá uma reação normal à superfície. Essa parte todo mundo decora, mas na hora de montar o problema costuma dar erro de sinal ou de direção. Um detalhe que muita gente perde: o sentido das reações você assume arbitrariamente. Se o resultado sair negativo, apenas inverte. Não adianta ficar adivinhando o sentido certo antes de calcular. Outro ponto que gera confusão constante são as barras binárias. São elementos que só recebem força nas extremidades e não têm carga distribuída ao longo do comprimento. Nesse caso, a força interna é puramente axial. Isso simplifica muito a análise, mas exige que você identifique corretamente quais membros são binários antes de começar. Se tratar uma barra com carga distribuída como binária, o resultado final vai estar completamente errado.
Um caso que me deu trabalho real
Num projeto de estrutura metálica para uma cobertura de galpão, tínhamos uma treliça com treze nós e dezenas de barras. A maior parte era isostática e resolvi manualmente usando o método dos nós. Mas havia um trecho onde a treliça se conectava a um pilar com engastamento parcial que permitia pequena rotação. Esse detalhe transformava uma seção que parecia simples numa situação de carga excêntrica que gerava momento fletor adicional nas barras adjacentes ao pilar. Ignorei isso numa primeira análise e os deslocamentos calculados ficaram bem menores do que o que medimos no campo depois da montagem. A correção foi adicionar uma rótula virtual no modelo de éléments finitos nessa região e refazer o cálculo das barras afetadas. O esforço nas barras próximas ao pilar aumentou cerca de 18%. Nada dramático, mas suficiente para mudar a seção de barras de um perfil W150 para um W170. Gastei duas noites refazendo os cálculos, mas pelo menos o erro não passou pra obra.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Ferramentas disponíveis
Para problemas simples em 2D, planilhas de Excel bem montadas resolvem rápido. Existemtemplates prontos na internet que aplicam diretamente as equações de equilíbrio. Para treliças maiores, softwares como Frame3D, SAP2000 ou até o OpenSees fazem o serviço. A vantagem do Frame3D é ser gratuito e rodar em Linux, o que facilitou pra mim num projeto onde não podia instalar software comercial. A desvantagem é a curva de aprendizado: a interface é antiga e a documentação é escassa. Para análises em campo sem computador, existem apps como theStructuralMind e SkyCiv Structural 3D que permitem modelagem rápida. Eles são úteis para verificações preliminares, mas nunca confie neles como fonte única. Já vi resultado de reação de apoio divergir em 12% entre dois apps populares para a mesma configuração. Sempre faça uma verificação manual pelo menos numa direção.
Limitações que ninguém admite
Estática clássica assume corpo rígido. Isso significa que deformações são desprezadas. Em estruturas de madeira, alvenaria ou flexíveis em geral, essa suposição pode levar a erros significativos. O módulo de elasticidade do material entra na conta quando há hiperestaticidade, e ignorar isso é como fazer cirurgia sem anestesia: funciona até dar errado. O outro limitação prática é que cargas reais raramente são perfeitamente estáticas. Ventos, tráfego, assentamento de fundações — tudo introduz dinâmica. Se a estrutura for sensível a vibração, como passarelas ou coberturas leves, a análise estática pura é insuficiente. Nesse caso, o correto é fazer uma análise modal e verificar frequência natural contra espectros de resposta.
Erros comuns que economizam tempo se você evitar
Não desprezar o peso próprio em estruturas grandes. Em uma treliça de 30 metros de vão, o peso próprio pode representar até 30% da carga total. Ignorar isso num primeiro cálculo é cometer um erro grosseiro que se arrasta por todo o resto da análise. Confundir centro de gravidade com centróide. São a mesma coisa para materiais homogêneos, mas em estruturas compostas por materiais diferentes — como uma viga de concreto armado com aço e concreto — o centro de gravidade efetivo se desloca. Para fins de cálculo de momentos, usar o centróide geométrico em vez do centro de gravidade real introduz erro que cresce com a altura do elemento.
E finalmente, não verificar a estabilidade antes de confiar nos resultados. Uma estrutura pode estar em equilíbrio matemático e ser instável geometricamente. Um exemplo clássico: quatro barras formando um losango com articulações nas pontas, sem diagonais. As equações de equilíbrio se satisfazem, mas qualquer carga lateral faz a estrutura colapsar por instabilidade cinemática. Sempre confira o grau de liberdade do mecanismo antes de considerar a estrutura pronta.
