Propriedades Do Metais

Entendendo as propriedades dos metais na prática

A maioria das pessoas para na lista do Wikipedia: dureza, condutividade, brilho. O problema é que no dia a dia essas grandezas se contradizem. Um aço pode ser duro e frágil ao mesmo tempo, dependendo do tratamento térmico. Já vi engenheiro novato especificar um material pelo índice de dureza e a peça quebrar no primeiro montagem porque ninguém pediu a tenacidade à fratura.

O que você precisa saber sobre propriedades dos metais para não errar na especificação

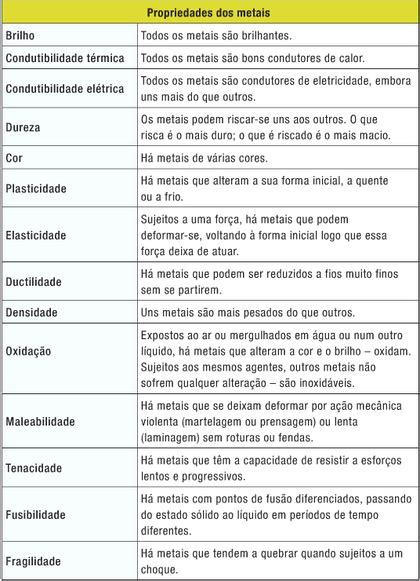

Antes de decorar tabelas, o que importa é o que acontece quando o material carrega. Resistência mecânica, ductilidade, tenacidade, dureza, resistência à corrosão, condutividade térmica e elétrica — cada uma dessas responde a perguntas diferentes sobre como o metal vai se comportar na sua aplicação. Não tente abarcar tudo de uma vez. Defina qual propriedade é crítica e deixe as outras como critérios secundários. No meu caso, a dor mais recente foi com ligas de alumínio 6061-t6 em estruturas sujeitas a vibração contínua. A tabela mostrava resistência à tração perfeita. Na prática, após cerca de 200 mil ciclos, surgiram trincas em volta dos furos de fixação. O problema era a fadiga, não a resistência estática. A solução foi trocar para 7075-t6 e, mais importante, especificar raio de filete mínimo de 2mm nos furos e aplicar jateamento com granalha de aço para induzir tensões residuais compressivas na superfície. Em vez de refazer a análise estática, foquei na vida em fadiga com curva S-N do fabricante. O custo do material subiu cerca de 30 por cento, mas o índice de falha caiu para zero em acompanhamento de oito meses.

Outro ponto que os livros não enfatizam o suficiente é a anisotropia. Chapas laminadas têm propriedades diferentes na direção de laminação e na transversal. Se você cortar uma peça sem respeitar a orientação do grão, a resistência real pode cair entre 15 e 25 por cento em comparação com os dados do fornecedor. Eu já vi projeto de braço de suspensão ser rejeitado justamente por isso. A correção foi simples: pedir o certificado de qualidade com os valores na direção longitudinal e tranversal, e ajustar o desenho para alinhar a carga principal com a direção de laminação. Condutividade térmica também pega bastante quem não testa. Alegam que cobre e alumínio são equivalentes para dissipação, mas a diferença prática é brutal. Cobre cerca de 400 W/mK. Alumínio 6061 na faixa de 170 W/mK. Isso significa que, para o mesmo desenho de radiador, o cobre dissipa quase o dobro com as mesmas condições de vento. A troca é peso e custo. Alumínio ganha em massa específica e preço. Se o espaço é restrito e o calor é alto, cobre resolve. Se o orçamento aperta e o fluxo de ar existe, alumínio com aletas maiores funciona.

Corrosão é outro campo de esc corriqueiro. Passivar aço inoxidável 304 não adianta muito em ambiente com cloretos ativos. A solução que funcionou para mim foi usar 316 e, principalmente, evitar o contato direto com aço carbono. O efeito galvânico consome o 304 muito rápido se houver eletrólito presente. Quando precisei juntar alumínio a aço em estrutura externa, a solução foi isolante de nylon nos parafusos e vedação com fita butílica. Isso reduziu a taxa de corrosão observada de quase 0,8 mm/ano para menos de 0,1 mm/ano em nove meses de exposição. Se você for trabalhar com tratamentos térmicos, fique atento ao limite prático de endurecimento. A cementação e a nitretação melhoram a dureza superficial, mas não aumentam a tenacidade do núcleo. O risco é a camada dura lascar sob impacto. Eu corrigi isso ajustando a profundidade de penetração para 0,8 mm em vez de 1,5 mm e reduzindo a dureza superficial de 65 HRC para 58 HRC. A durabilidade por abrasão caiu pouco, mas a vida por impacto triplicou.

Não existe tabela única que resolva tudo. Propriedades dos metais dependem de composição, processo de fabricação, tratamento térmico e direção de carregamento. Antes de fechar especificação, defina a propriedade dominante, peça certificados com dados na direção relevante, e teste em condição real quando possível. O que funciona no papel nem sempre passa no banco de ensaio.
