Guia prático para calcular e aplicar a refração da luz em projetos ópticos

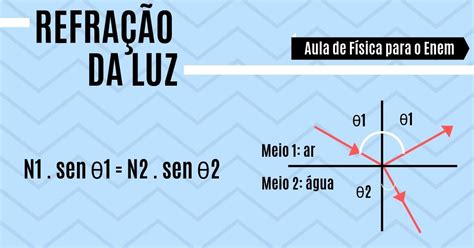

A refração da luz acontece quando um feixe muda de direção ao passar de um meio para outro com índice de refração diferente. A lei de Snell descreve isso matematicamente: n1 sen(i) = n2 sen(r). É simples na teoria. Na prática, você vai encontrar uma série de problemas que não aparecem nos livros didáticos. O índice de refração nem sempre é uma constante fixa. A maioria dos materiais tem dispersão cromática — o que significa que o valor de n varia conforme o comprimento de onda. Se você estiver projetando uma lente que precisa funcionar bem no vermelho, no verde e no azul simultaneamente, usar um único valor de n vai gerar aberração cromática. A solução comum é usar combinações de vidros com dispersões diferentes, tipo um acromato de dupla lente. Isso reduz o problema, mas não resolve completamente para aplicações de alta precisão.
Como fazer o cálculo da refração da luz passo a passo
O primeiro passo é identificar os dois meios envolvidos. Para ar e água, por exemplo, n1 é aproximadamente 1,0003 e n2 é cerca de 1,333. A partir daí, você substitui na equação de Snell. Mas o que realmente importa na prática é saber que ângulos pequenos se comportam de forma mais previsível. Quando o ângulo de incidência passa de 60 graus, qualquer erro mínimo no valor do índice se amplifica de forma não linear. Eu já perdi horas ajustando um sistema de colimação porque o ângulo estava na região crítica e o índice que eu estava usando era de uma tabela genérica, não do lote específico do material que eu tinha na bancada. O trabalho-around foi simples: medir o próprio material com um refratômetro antes de começar o projeto. Um refratômetro Abbe básico custa cerca de R$ 800 no Brasil e leva dois minutos para dar uma leitura confiável. Isso eliminou o erro de forma consistente.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Erros comuns que todo mundo comete
A maioria das pessoas trata a refração como um fenômeno puramente geométrico. O problema é que a espessura do meio importa. Em lentes finas, a aproximação de lente delgada funciona razoavelmente bem. Mas assim que a espessura atinge mais de 10% do raio de curvatura, você precisa considerar a trajetória real do raio dentro do material. Uma lente de silicone com 5mm de espessura central e raio de 20mm vai ter um foco significativamente diferente do que a fórmula de lente delgada prevê. A diferença pode chegar a 15% na distância focal. Eu aprendi isso na pior forma, tentando reproduzir simulações em software óptico e descobrindo que o modelo não correspondia à montagem física porque o software estava usando a aproximação paraxial por padrão. Outro erro frequente é ignorar a tolerância de fabricação. Um desvio de 0,5 grau na curvatura de uma superfície esférica pode mudar o ponto focal em centímetros, dependendo do diâmetro da lente. Lentes moldadas economicamente costumam ter tolerâncias na casa dos 1 a 2 graus. Se o seu projeto exige precisão, você precisa pedir lentes com especificação de grau ou polir as superfícies você mesmo.
Quando a refração da luz simplesmente não funciona como esperado
O método baseado em Snell assume meios isotrópicos e homogêneos. Materiais compostos, cristais liquidicos e polímeros orientados quebram essa premissa. A luz pode se dividir em dois raios com polarizações diferentes — isso se chama birrefringência. Se você estiver trabalhando com filmes plásticos tensionados, por exemplo, vai notar que o padrão de refração muda conforme a tensão aplicada. Um teste rápido é colocar o material entre polarizadores cruzados: as franjas de cor que aparecem mostram exatamente onde a birrefringência está distorcendo o caminho óptico. Também não adianta tentar aplicar a refração clássica em interfaces muito próximas do comprimento de onda da luz. Quando a escala do sistema cai para micro ou nano, efeitos de difração dominam e a óptica geométrica deixa de ser válida. Nesse regime, você precisa partir para simulações por elementos finitos ou métodos de Maxwell, não para Snell.
Resumo do que funciona no dia a dia
Medir o índice real do seu material com um refratômetro antes de qualquer cálculo. Manter os ângulos abaixo de 45 graus quando possível para evitar amplificação de erros. Levar em conta a espessura da lente e usar a fórmula do fabricante de lentes grossas, não a aproximação paraxial. E, acima de tudo, testar com uma montagem física antes de confiar 100% na simulação. Simulações são úteis, mas elas sempre partem de entradas que alguém precisa fornecer, e se a entrada tiver erro, a saída terá o dobro.
