Como calcular e aplicar a transmissão de calor por condução na prática
A maioria dos manuais começa explicando a lei de Fourier. Eu vou começar por um erro que vi acontecer semana passada num projeto de dissipação térmica para um conversor de potência. O técnico calculou tudo certinho no papel, montou o conjunto, e a temperatura do semicondutor subiu 40 graus acima do esperado. O problema não era a teoria. Era a resistência de contato entre as superfícies.
O que é transmissão de calor por condução

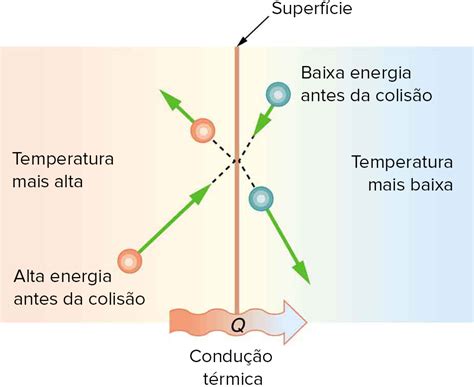

Condução térmica é o fluxo de energia através de um material devido a um gradiente de temperatura, sem movimento macroscópico do material em si. A equação fundamental é q = -kA(dT/dx), onde k é a condutividade térmica do material, A a área transversal e dT/dx o gradiente de temperatura na direção do fluxo. Isso parece simples até você tentar aplicar a um conjunto real com múltiplos materiais em série. No mundo real, a condução raramente acontece em uma única Interface. Quando você monta um chip sobre um dissipador, o calor passa pelo encapsulamento do semicondutor, pela interface térmica, pela base de alumínio ou cobre do dissipador, e depois é levado embora por convecção. Cada interface adiciona uma resistência que pode dominar o sistema todo. Eu já vi resistências de contato representarem mais de 60 por cento da resistência térmica total em montagem com parafusos apertados em torques médios.
Cálculo prático passo a passo
Vamos ao cálculo de forma direta. Primeiro, identifique todos os materiais pelo qual o calor precisa passar. Para cada camada, anote a condutividade térmica, a espessura e a área de seção transversal efetiva. A resistência térmica de cada camada é R = L/(kA). Some todas as resistências em série para obter a resistência total. A taxa de transferência de calor é então q = T/R_total, onde T é a diferença de temperatura entre as extremidades do sistema. Considere um exemplo concreto. Um módulo IGBT de 150 W dissipando calor através de uma interface de silício orgânico com k = 1,2 W/mK, espessura de 0,2 mm, sobre uma base de cobre de 5 mm. A área é 25 cm². A resistência da interface é 0,2 × 10^-3 / (1,2 × 0,0025) = 0,067 K/W. A resistência do cobre é 5 × 10^-3 / (400 × 0,0025) = 0,005 K/W. A interface representa dez vezes mais resistência que o próprio cobre. Esse é o tipo de coisa que todo mundo subestima na primeira vez que calcula.
Para materiais em paralelo, como aletas de dissipador, o procedimento é diferente. Cada aleta contribui com sua própria resistência e elas somam como resistores em paralelo. O cálculo exato envolve eficiência de aleta e fator de correção geométrica, mas para uma estimativa rápida, tratar cada aleta como um caminho paralelo independente dá resultado dentro de 10 por cento para aletas com razão comprimento/espessura abaixo de 10.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O problema das superfícies que ninguém conta
Aqui está o ponto que separa o cálculo teórico da realidade. As superfícies nunca são perfeitamente planas. Microscopicamente, há vales e picos. Quando duas peças são apertadas juntas, o contato real ocorre apenas nos picos. O resto do espaço é preenchido por ar, que tem condutividade térmica de aproximadamente 0,026 W/mK. Isso cria uma resistência de contato que pode ser orders de magnitude maior do que a resistência dos próprios materiais sólidos. No caso do técnico que citei no início, a solução foi simples mas não óbvia para quem não lidava com isso diariamente. Trocamos a interface de silício orgânico por uma pasta térmica de óxido de zinco com partículas metálicas, aplicamos graxa com densidade de aproximadamente 2 W/mK preenchendo os vazios de ar, e aumentamos o torque dos parafusos de fixação para 1,2 N.m conforme a especificação do fabricante do dissipador. A temperatura de junção caiu de 142°C para 98°C. Não foi mágica. Foi simplesmente considerar a resistência de contato como parte do cálculo desde o início.
Transmissão de calor por condução em geometrias complexas
Geometrias bidimensionais ou tridimensionais fogem da abordagem de resistência em série. Uma placa de circuito impresso com vias metálicas é um exemplo típico. O calor flui tanto pelo FR4 quanto pelos vios de cobre simultaneamente, criando um caminho não unidimensional. Nesse caso, métodos analíticos tornam-se impraticáveis e você precisa recorrer a elementos finitos ou a soluções numéricas. Um software como o ANSYS ou até o FreeCAD com módulo de cálculo térmico resolve em minutos o que levaria páginas de integração. Se você precisa de uma abordagem mais acessível, existe uma alternativa. O comando de simulação térmica integrado ao Blender, com o addon Heat Transfer, permite modelar geomettrias complexas gratuitamente. A precisão não chega perto de um solver industrial, mas para estimativas preliminares em placas eletrônicas ou estruturas simples, funciona razoavelmente bem. O arquivo de configuração precisa ser ajustado manualmente para cada material, e a malha recomendada é de pelo menos 2 mm de tamanho para evitar artefatos numéricos nas bordas.
Limitações e quando a condução não é suficiente
A condução pura tem uma limitação fundamental: ela depende de um meio material contínuo. No vácuo, não há condução. Isso é importante em sistemas espaciais ou em câmaras de vácuo industrial, onde a transferência de calor por radiação domina acima de 200°C. A lei de Stefan-Boltzmann substitui Fourier nesse regime, e a emissividade dos materiais passa a ser o parâmetro crítico em vez da condutividade térmica. Outra limitação prática é a anisotropia. Materiais compósitos como a fibra de carbono ou a madeira têm condutividade térmica diferente nas direções longitudinal e transversal. Usar um único valor de k para esses materiais gera erros sistemáticos. Para fibra de carbono, a condutividade ao longo das fibras pode ser três a quatro vezes maior do que na direção perpendicular. Ignorar isso em um cálculo de dissipação pode levar a uma superestimativa de 30 a 40 por cento na capacidade de remoção de calor.
Temperatura também afeta a condutividade térmica. Para a maioria dos metais, k diminui com o aumento da temperatura devido ao aumento do espalhamento de fônons e elétrons. Para isolantes cerâmicos, o comportamento pode ser inverso em certas faixas. Se sua aplicação opera acima de 150°C, usar valores de catálgo à temperatura ambiente introduz erro significativo. Consulte tabelas de propriedade em função da temperatura para cada material. Valores típicos de erro ao ignorar essa dependência ficam entre 15 e 25 por cento para metais comuns na faixa de 100 a 300°C. A escolha do material certo também carrega trade-offs. O cobre tem k = 400 W/mK, mas é pesado e caro. O alumínio tem k = 237 W/mK, pesa metade e custa menos da metade. Para a maioria das aplicações de dissipação, o alumínio é suficiente e a diferença de peso justifica a queda de 40 por cento na condutividade. Só use cobre quando o espaço for realmente apertado e você precisar maximizar o fluxo por unidade de área.
Para projetos onde a condução sozinha não basta, combinar com convecção forçada ou até dissipação por mudança de fase é o caminho. Heat pipes podem transportar calor de uma região para outra com resistência equivalente a dezenas de metros de cobre maciço. Em eletrônica de potência de alta densidade, isso não é luxo. É requisito. Um heat pipe de 6 mm de diâmetro com comprimento de 100 mm consegue transferir entre 50 e 100 W dependendo da orientação e do fluido interno, reduzindo drasticamente a temperatura da fonte em relação a um dissipador de alumínio passivo do mesmo tamanho.
