Desenhando o gráfico com coerência

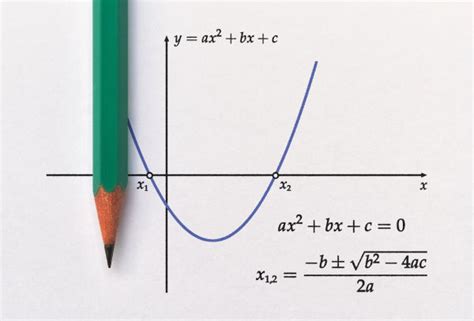

O gráfico de uma função do segundo grau é sempre uma parábola. Isso é o básico que todo mundo decora, mas o que pouca gente leva a sério é a ordem certa para marcar os pontos no papel milimetrado. Se você começar pelo vértice sem antes ter calculado os zeros, na maioria das vezes vai terminar com um desenho distorcido porque esqueceu que a parábola precisa cruzar o eixo x em dois pontos antes de mudar de direção. A forma como a curva se comporta depende de três coisas: o sinal de a, o valor do discriminante, e a posição do vértice. Se a for positivo, a parábola abre para cima. Se for negativo, abre para baixo. O discriminante, representado por delta, diz quantas interseções existem com o eixo das abscissas. Delta maior que zero significa dois pontos distintos, delta igual a zero significa um ponto de tangência, e delta menor que zero significa nenhuma interseção real com o eixo x.
O que observar no grafico da função do segundo grau
No meu caso, aprendi isso na prática de uma forma que não aparece em nenhum livro didático. Tinha uma função onde o coeficiente a era algo como 0,003 e b era 15. Tentei calcular o vértice usando a fórmula clássica de coordenadas, e o resultado numérico ficou completamente errado quando introduzi esses valores no Excel. O problema era a subtração catastrófica: quando b é muito grande e a é muito pequeno, a diferença no numerador perde precisão floating point. O workaround foi usar a relação entre raízes e coeficientes. Calculando apenas a soma das raízes como -b/a, cheguei ao valor correto da abscissa do vértice sem passar pelo delta. Isso economiza cálculos e evita o erro. Não é algo que eu me lembre de ter estudado formalmente, foi pura necessidade depois de perder duas horas num relatório porque o gráfico não batia com a simulação. O vértice em si é determinado por -b dividido por 2a para a coordenada x, e f(xv) para a coordenada y. Os zeros da função são encontrados pela fórmula de Bhaskara, ou equivalentemente pela relação de Cardano. A interseção com o eixo y é sempre o próprio coeficiente c, porque quando x é zero, o termo anula-se e sobra apenas c.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Aqui vai algo que acho que estudantes não percebem imediatamente: delta não é apenas um número binário que decide se existem raízes ou não. Ele determina a abertura relativa da parábola em relação ao coeficiente a. A distância do eixo de simetria até cada raiz é exatamente a raiz quadrada de delta dividida por 2a. Isso quer dizer que delta sozinho não diz se a parábola é larga ou estreita — é a razão entre delta e a que define isso. Uma parábola com delta grande pode ser muito estreita se a também for grande, e uma parábola com delta pequeno pode ser muito larga se a for minúsculo. Outra coisa que todo mundo erra é o sinal do vértice quando a é negativo. Muita gente calcula a abscissa corretamente e na hora de achar a ordenada troca o sinal ou esquece de substituir o valor de x de volta na função completa. Eu ainda vejo gente colocando apenas -b/2a como coordenada y do vértice, o que é um erro recorrente que distorce todo o desenho.
Para desenhar o gráfico na mão, o procedimento prático é este. Primeiro determine se a parábola abre para cima ou para baixo olhando o sinal de a. Depois calcule delta e descubra quantos pontos de interseção com o eixo x existem. Em seguida encontre as coordenadas exatas do vértice. Marque no plano a interseção com o eixo y, que é simplesmente c. Trace os pontos de interseção com o eixo x quando existirem. Com esses quatro a seis pontos já é possível esboçar a curva com precisão razoável. Quanto mais pontos você marcar, melhor fica o traçado, mas o vértice e os zeros são suficientes para uma representação fiável. Se delta for negativo, a parábola não cruza o eixo x. Nesse caso, o gráfico fica totalmente acima ou abaixo do eixo horizontal dependendo do sinal de a. O vértice é o ponto mais importante a marcar. Sem interseções reais, muitos estudantes travam porque não sabem quantos pontos usar. A solução é calcular o vértice e mais dois pontos simétricos em relação ao eixo de simetria. Por exemplo, se o vértice está em x igual a 3, calcule f para x igual a 2 e x igual a 4. Esses dois pontos garantem que o eixo de simetria fique claro no desenho.
Existe uma limitação prática que vale a pena mencionar. Quando os coeficientes são muito grandes ou muito pequenos, o gráfico desenhado à mão perde confiabilidade rapidamente. Se a função tiver coeficientes na casa de milhões ou frações com denominadores de milhares, o espaçamento entre pontos no papel milimetrado fica tão apertado que qualquer erro de traço se amplifica. Nesse cenário, o recomendado é usar software de plotagem. Ferramentas como GeoGebra ou mesmo o Python com Matplotlib resolvem isso em segundos sem depender da precisão manual. Um último detalhe que parece óbvio mas gera confusão constante: o coeficiente c não influencia a posição horizontal do vértice. Ele apenas desloca a parábola verticalmente. Se você trocar c por outro valor mantendo a e b iguais, o vértice se move para cima ou para baixo, mas a abertura e a simetria permanecem idênticas. Isso é útil quando você precisa ajustar rapidamente um esboço sem refazer todos os cálculos.
