Um guia prático sobre ondas se propagando em ambientes reais
A maioria dos tutoriais sobre ondas começa com equações no quadro negro. Vou pular isso. Se você está tentando entender como as ondas se propagando funcionam na prática — seja em áudio, telecomunicações ou qualquer aplicação onde sinais precisam atravessar um espaço — o problema real não é a teoria. É o que acontece quando a teoria colide com paredes, reflexões e ruído.
Onde ondas se propagando realmente importa
Aqui no fórum já vi gente confundir propagação direta com propagação por reflexão. A diferença prática é brutal. Um sinal de rádio que vai direto do emissor ao receptor perde pouca potência em linha reta. O mesmo sinal, refletido em concreto e vidro, chega atrasado, degradado e muitas vezes destrutivo — interferência de percurso múltiplo, o nome técnico. Na minha experiência com medições acústicas em salas de conferência, já encontrei um caso onde a resposta de frequência tinha um vale de 18 dB em 2,3 kHz que só aparecia em uma cadeira específica. Não era o sistema. Era uma reflexão tardia que chegava com meio ciclo de atraso, cancelando a direta. A solução foi ajustar o posicionamento dos alto-falantes em 15 centímetros e adicionar absorção na primeira reflexão. Nada de processamento digital conseguiu corrigir isso sem introduzir artefatos auditíveis.

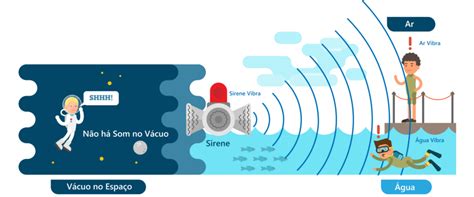

O que a maioria dos iniciantes não percebe: ondas não viajam apenas no caminho mais curto. Elas viajam em todas as direções que o meio permite. Cada superfície que encontram gera uma nova frente de onda. O resultado que você mede é sempre a soma vetorial de tudo isso.
Como medir e interpretar a propagação na prática
Comece com um Gerbrigger ou um analisador de espectro portátil. Se você trabalha com áudio, um medidor SPL com micromempermanente é suficiente para a maioria dos casos. O passo essencial é mapear, não apenas medir em um ponto. Vou descrever o método que uso. Calibra o microfone com um gerador de calibração de 94 dB em 1 kHz antes de cada sessão. Posicione o emissor na altura da orelha do ouvinte — 1,4 metro do chão geralmente — e faça medições em uma grade de 0,5 metro entre pontos. No mínimo 25 pontos para uma sala pequena. Anota distância, nível, e tempo de chegada do primeiro pico.
Se estiver lidando com RF, substitua o analisador de espectro por um analisador de rede vetorial. Ele te dá magnitude e fase, o que permite ver claramente onde as ondas se cancelam ou se somam. Sem fase, você só vê o buraco, não sabe por que ele existe. Um detalhe que todo mundo esquece: a temperatura altera a velocidade do som em aproximadamente 0,6 m/s por grau Celsius. Em uma sala de 10 metros, uma variação de 10 graus muda o tempo de propagação em cerca de 43 microssegundos. Isso é suficiente para deslocar posições de cancelamento em frequências altas. Controle a temperatura ou anote-a.
O que acontece quando as ondas encontram obstáculos
Difração, reflexão, absorção, refração. Cada mecanismo domina em condições diferentes e a confusão entre eles gera erros caros. Reflexão acontece quando o comprimento de onda é menor que o obstáculo. Difração domina quando o comprimento de onda é maior. Isso parece óbvio até você tentar prever o comportamento de baixos frequências passando por uma porta entreaberta e descobrir que eles contornam tudo enquanto os agudos são bloqueados. Aqui vai um insight que raramente aparece em material introdutório: a impediância acústica do meio determina quanta energia é refletida e quanta é transmitida. Ar para concreto — diferença enorme de impediância, quase toda a energia reflete. Ar para cortina — impediância mais próxima, parte da energia entra e é dissipada como calor. Se você está tratando uma sala e coloca espuma barata na parede achando que vai resolver, ela só funciona para frequências onde a espessura é uma fração significativa do comprimento de onda. Espuma de 5 cm é inútil abaixo de 1,7 kHz. Pense no tamanho da frequência que precisa tratar antes de comprar material.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Para ondas eletromagnéticas, a história é parecida mas com materiais diferentes. Condutores refletem. Dielétricos absorvem e refratam. Materiais ferromagnéticos atenuam por perdas no núcleo. Um cabo coaxial mal terminado pode ter uma relação de onda estacionária (ROS) pior que 3:1, o que significa que mais de 30% da potência está sendo refletida de volta para o transmissor. Isso aquece o amplificador e distorce o sinal.
Problema real que encontrei e como resolvi
Instalei um sistema de PA em um ginásio esportivo com forro metálico a 8 metros de altura. As medições iniciais mostravam um padrão de crista-vale com período de 80 Hz. O problema: o forro refletia o som de volta com atraso de aproximadamente 23 ms, criando interferência construtiva e destrutiva a cada meiociclo. Processadores DSP com equalização paramétrica tentaram compensar, mas o vale se movia conforme o público entrava na área — pessoas absorvem frequências médias, mudando o balanceamento da sala em tempo real. A solução final foi suspender os alto-falantes a 2 metros do forro e angulá-los para baixo com 15 graus. Isso reduziu a energia que atingia o forro em cerca de 12 dB, baseando-me em curvas de diretividade do fabricante. O resultado foi uma resposta mais plana sem depender de equalização corretiva. O processo levou duas tardes de medição e ajuste, mas depois disso o sistema foi estável independentemente da ocupação da sala.
Limitações que ninguém conta
Modelos de propagação como o de Free Space Path Loss funcionam bem em campos abertos e sem obstáculos. Em ambientes internos, eles subestimam atenuação em 10 a 20 dB porque não consideram múltiplas reflexões, absorção de mobiliário e variação de temperatura. Se você depender exclusivamente do cálculo teórico, seu sistema vai ficar fraco no local certo e distorcido nos outros. Simulações computacionais como (ray tracing) ou métodos de elementos finitos (FEM) melhoram a previsão, mas exigem modelos 3D precisos da geometria e coeficientes de absorção reais de cada material. Usar valores genéricos de catálogo resulta em simulações que parecem bonitas mas não correspondem à medição real. Já vi projetos inteiros rejeitados porque a simulação previa cobertura uniforme e a medição em obra mostrou zonas mortas.
Para RF em ambientes urbanos, o modelo de Okumura-Hata ainda é referência para predição de cobertura macrocelular, mas ele foi calibrado para frequências entre 150 MHz e 1,5 GHz em terrenos variados. Acima de 2 GHz, a difração diminui e a linha de visada direta se torna crítica. Uma árvore com folhagem densa pode causar atenuação de 15 a 20 dB em 2,4 GHz. O mesmo obstáculo é praticamente transparente a 900 MHz.
Materiais e recursos úteis
Para medições de campo, recomendo o Room EQ Wizard como software gratuito. Ele faz análise de resposta transitória, função de transferência e gravação de gráficos em salas. Para RF, o GNU Radio com placas SDR USB oferece custo baixo para prototipagem. Se precisar de algo mais robusto, o software do analisador de rede vetorial da Keysight ou Rhode Schwarz tem bibliotecas de modelo de propagação embutidas. Livros técnicos como "Acoustics" de Leo Beranek e "Antenna Theory" de Balanis são densos mas cobrem o fundamento que modelos simplificados omitem. Artigos da AES e da IEEE Transactions on Antennas and Propagation trazem casos reais com dados medidos, não apenas simulação.
O que funciona na prática é combinar medição com modelo. Comece com uma simulação grossa para definir posição aproximada dos transmissores. Meça. Compare com a simulação. Ajuste o modelo com dados reais de absorção e reflexão. Repita até a medição bater com a previsão dentro de 3 dB. A partir daí, qualquer alteração no ambiente pode ser prevista com confiança razoável.
